Anello passacavo flessibile WDA


Descrizione e caratteristiche

La gamma di pressacavi WDA per fori tondi impedisce il danneggiamento di cavi e tubi passando attraverso un foro del pannello. La sua possibilità di regolare la regolazione adattandosi al diametro del tubo / cavo, impedisce l´ingresso di acqua e polvere. Possibilità di produrlo in altri colori e dimensioni, contattaci per maggiori informazioni.

Documentazione tecnica e conformità

  • Disegni PDF
  • UL94
  • IP
  • RoHS
  • Misure elencate inMillimetri
  • Video

Immagini e disegni tecnici

Vista del prodotto

Anello passacavo flessibile WDA - Vista del prodotto

Disegno tecnico

Anello passacavo flessibile WDA - Disegno tecnico

Video


Codici e dimensioni di Anello passacavo flessibile

Riferimento
Buco pannello (A)
Spessore pannello (D)
Diametro tubo/cavo (C)
B
b
H
L



Più
info.
02800300001 10,00 0,50 a 1,50 7,20 a 7,80 17,00 10,00 3,00 4,00
02800300003 16,00 0,50 a 2,50 12,00 18,00 x 26,00 17,00 4,30 4,90
02800300002 28,00 0,50 a 2,00 25,00 40,00 28,00 4,00 6,00
02800300007 30,00 1,20 18,00 50,00 36,50 11,00 4,00

E ´possibile che in aggiunta alla nostra famiglia WDA, possiate essere interessati queste altre famiglie

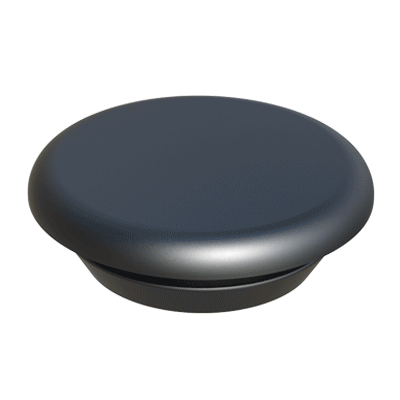

Tappo per tubo tondo WBB   Passacavi aperto HYPAL
