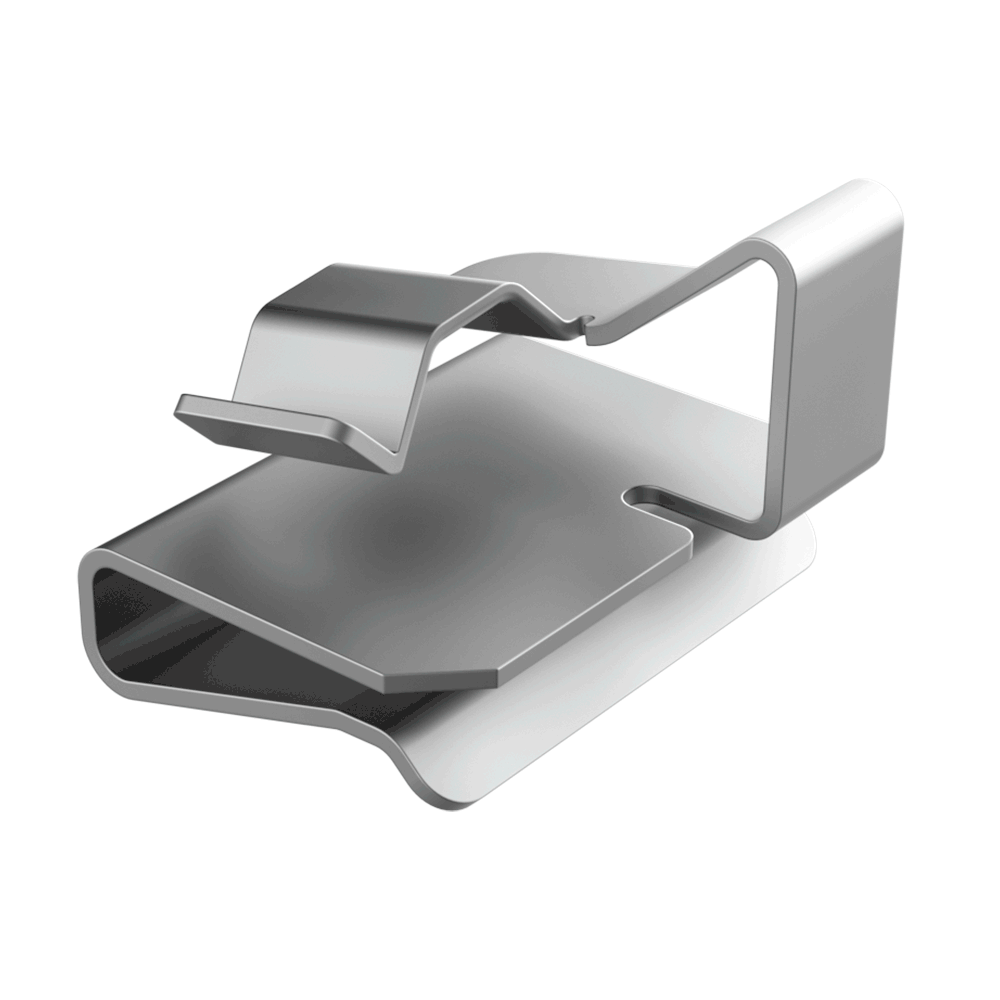

Il clip per bordo pannello a 90° SFJ è progettato per la fissaggio e il guidaggio dei cavi in posizione perpendicolare al telaio del modulo fotovoltaico, facilitando ad esempio il passaggio dei conduttori verso il modulo adiacente attraverso il lato corto del telaio. Questa disposizione consente un cablaggio più ordinato, sicuro ed efficiente nelle installazioni fotovoltaiche moderne.

Realizzati in acciaio inox AISI 304 o AISI 410 trattato termicamente (a seconda della versione), i clip SFJ offrono eccellente resistenza meccanica e alla corrosione, anche in ambienti aggressivi o con elevate sollecitazioni ambientali. L’installazione è semplice tramite pressione manuale, con fissaggio saldo garantito dalla linguetta di bloccaggio; per rimuoverli o riposizionarli è sufficiente un cacciavite. I bord edges arrotondati proteggono l’isolamento dei cavi, mentre alcune referenze includono una linguetta corta, adatta a telai con bordi molto stretti (10 mm).

I clip SFJ sono disponibili in diverse configurazioni:

· Versione 1 cavo: in AISI 304, progettata per un singolo conduttore, certificata c-UL-us e conforme DFARS.
· Versione 2 cavi: in AISI 304, adatta a due conduttori omogenei; la referenza 02012000316 include linguetta corta. Certificata c-UL-us e DFARS (solo modello 02012000317).
· Versione 4 cavi: in AISI 410 trattato termicamente, particolarmente robusta

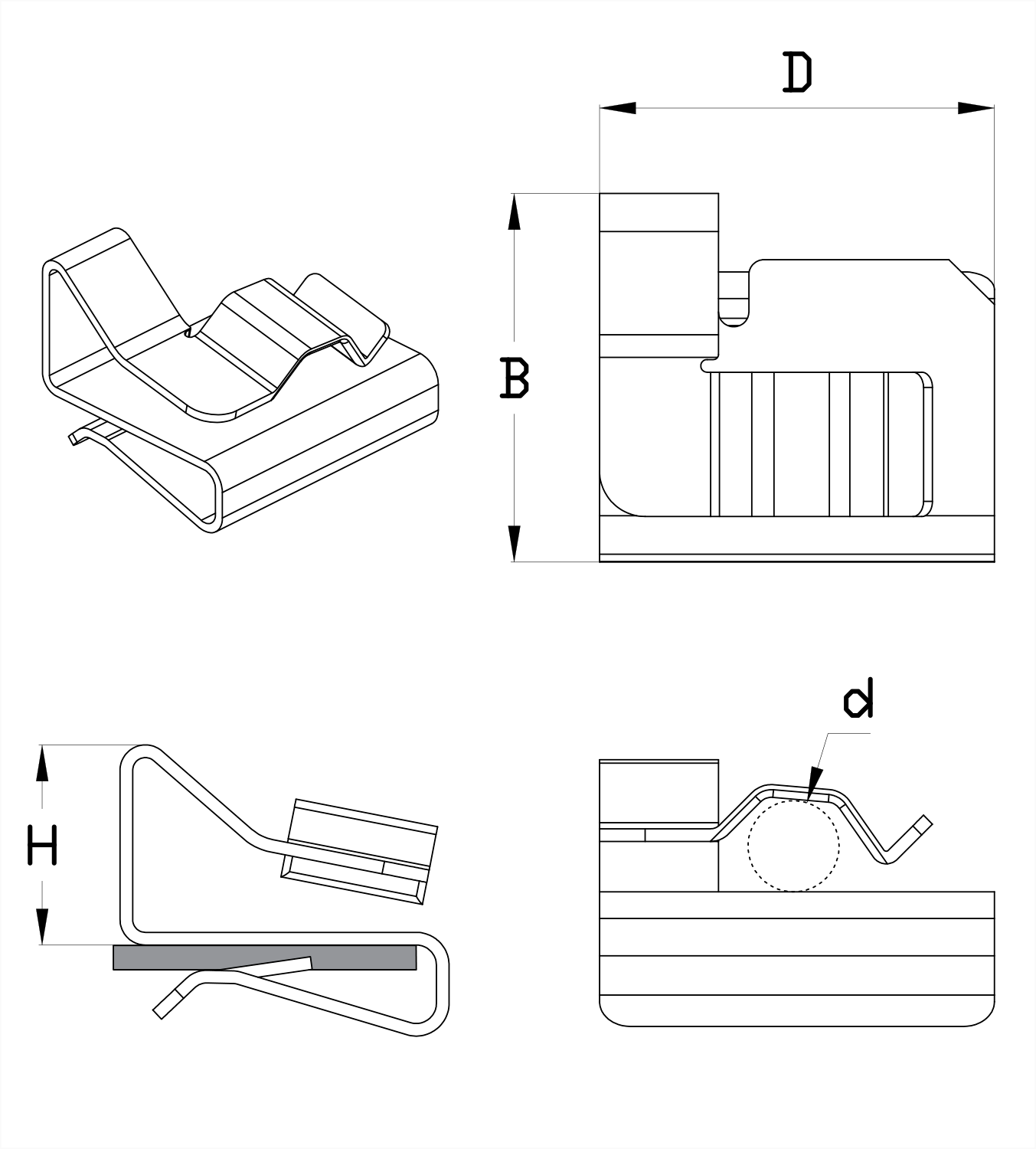

Disegni PDF:
UL94:
IP:
RoHS:
Misure elencate in: Millimetri
Video:
