La nostra clip per rivetti LSBN riutilizzabile è facile e veloce da installare in quanto consente di fissare 2 elementi con una leggera pressione e può essere facilmente rimossa utilizzando un Cacciavite a croce.
Questi rivetti Push Lock sono molto versatili, quindi possono essere utilizzati in un'ampia varietà di applicazioni, soprattutto nei settori elettrico e automobilistico.
Il foro di installazione varia tra 5,00 mm e 11,00 mm e accetta diversi spessori di pannello. Sono realizzati in Poliammide (UL94V2) o in POM (UL94HB) in alcuni riferimenti.
Potrebbero esserci differenze nella finitura e nel design dei diversi articoli, che non ne pregiudicano la funzionalità. Per questo motivo consigliamo di scaricare il piano individuale dell'articolo selezionato.

Disegni PDF:
UL94:   V2
IP:
RoHS:
Misure elencate in: Millimetri


Riferimento
Buco pannello
Spessore pannello
H
D / D1
B
L
d
Tipo de testa



Più
info.
50001000097 5,00 4,00 a 6,00 2,30 10,10 / 5,95 1,80 13,30 4,90 Phillips
01300100293 6,10 a 6,20 2,00 a 4,50 2,00 14,00 / 9,90 1,90 · 6,00 Phillips
50001000099 6,30 2,50 a 8,00 3,50 17,55 / 9,75 2,85 22,90 6,50 Phillips
50001000100 6,30 2,50 a 8,00 3,70 15,70 / 9,80 3,00 23,00 6,55 Phillips
50001000112 6,30 2,50 a 8,00 3,80 25,40 / 9,60 3,30 23,00 6,50 Phillips
50001000113 6,30 2,50 a 8,00 3,00 15,20 / 10,00 3,50 22,90 6,00 Phillips
50001000114 6,30 9,00 a 11,00 3,70 25,40 / 10,00 3,00 25,00 · Phillips
00301300003 6,30 a 6,80 2,50 a 8,00 3,50 17,80 / 9,80 3,10 22,90 6,50 Phillips
00301300004 6,30 a 6,80 2,50 a 8,00 3,80 15,40 / 9,80 3,05 22,80 6,50 Phillips
50001000115 6,35 x 6,35 3,60 a 4,40 3,20 12,5 x 12,5 / 6,50 3,00 16,40 · Phillips
01300100290 6,50 4,00 a 11,00 3,00 18,40 / 9,90 2,80 25,40 6,30 Phillips
50001000116 7,00 13,50 a 16,50 4,00 12,70 / · 3,00 30,50 · Phillips
50001000101 7,90 3,50 a 8,00 3,60 14,75 / 9,65 2,90 19,90 7,90 Phillips
01300100291 8,00 3,50 a 4,50 3,00 20,00 / 9,50 2,70 20,30 8,50 Phillips
00301300005 8,00 a 8,50 3,50 a 8,50 3,40 14,95 / 9,60 2,70 20,00 7,90 Phillips
01300100292 10,00 6,00 a 11,00 3,40 21,60 / 9,80 3,20 25,80 10,50 Phillips
50001000117 10,00 6,00 a 9,00 2,70 20,00 / 14,00 2,20 13,90 · Phillips
50001000118 10,40 4,00 a 7,00 3,50 21,50 / · 2,20 25,60 · Phillips
50001000119 11,00 6,00 a 9,00 2,62 21,00 / 10,00 2,60 25,00 10,50 Phillips

E ´possibile che in aggiunta alla nostra famiglia LSBN, possiate essere interessati queste altre famiglie

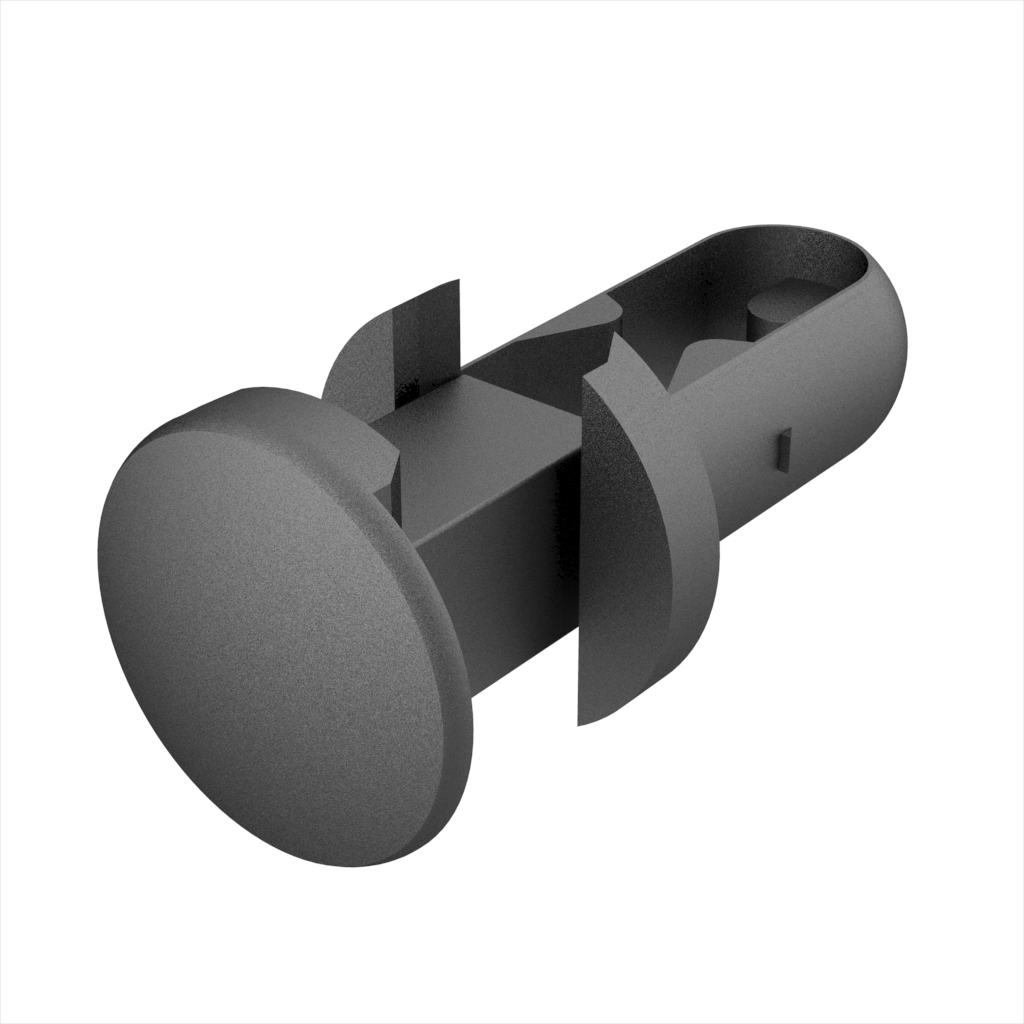

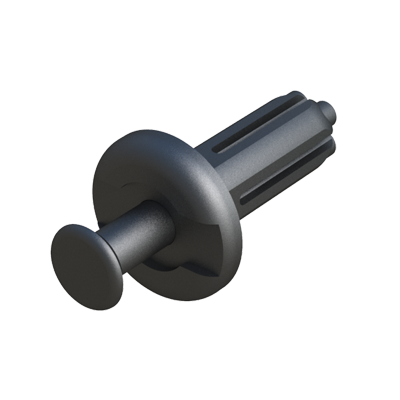

Questo rivetto di due elementi è indicato per l`assemblaggio di pannelli. Una volta collocato nel buco, è rivettata colpendo alla testa con un martello o strumento di impatto. Può essere rimosso togliendo la testa (riutilizzabile).   Questo rivetto pannello di due elementi viene facilmente rimosso togliendo prima la testa, è possibile estrarre tutto il pezzo. Il corpo comprende una cavità sotto la testa per la rimozione con un piccolo cacciavite o oggetto simile, e anche con le unghie (riutilizzabile).   Rivetto che assicura un forte legame nel loro assemblaggio. Dopo essere sistemato, con un colpo o muovendo la testa phillips, si espandono le gambe. Può essere rimosso con un cacciavite a croce e riutilizzare.
