La combinazione di struttura robusta e flessibile, e il fatto di essere fabbricato in POM, dà una misura eccellente quando assemblati i pannelli. I clip di pressione sono progettate per buchi di 3,18 a 6,35 mm e spessori di pannelli di 0,81 a 4,75 mm.

Disegni PDF:
UL94:   V2
IP:
RoHS:
Misure elencate in: Millimetri


Riferimento
Buco pannello (A)
Spessore pannello (G)
D
C
L
B



Più
info.
00100300122 1,57 a 1,65 0,25 a 0,79 2,54 0,51 3,18 1,73
00100300486 1,57 a 1,65 0,25 a 0,79 2,54 0,51 4,75 1,73
04100100500 3,00 a 3,10 1,57 a 3,18 7,11 1,45 9,95 3,78
00100300124 3,00 a 3,10 1,57 a 3,18 7,11 1,52 9,91 3,71
00100300125 3,02 a 3,43 1,58 a 3,18 6,86 1,01 8,38 3,56
04100100502 3,30 a 3,36 1,57 a 3,18 7,11 1,35 9,65 4,11
00100300126 3,30 a 3,35 3,18 a 3,56 6,86 1,78 7,87 4,11
04100100501 3,30 a 3,36 3,18 a 3,56 7,11 · 8,08 4,11
00100300127 3,33 a 3,43 1,57 a 3,18 6,86 1,52 10,03 4,06
04100100504 3,68 a 3,81 1,57 a 3,68 7,11 · 10,16 4,57
04100100503 3,68 a 3,81 7,37 a 7,62 6,86 · 13,46 4,98
00100300128 3,68 a 3,71 7,37 a 7,62 6,86 1,78 13,46 4,98
00100300129 3,84 a 4,09 1,57 a 3,18 7,11 1,02 9,91 4,98
00100300130 3,84 a 4,09 1,57 a 3,68 7,11 2,03 10,16 4,57
00100300690 3,94 a 4,11 7,62 a 7,87 6,86 1,78 13,59 5,16
04100100505 4,06 a 4,19 0,81 a 3,18 7,11 1,75 10,16 4,72
00100300131 4,06 a 4,19 0,81 a 3,18 7,11 2,03 10,16 4,72
00100300603 4,06 a 4,19 0,81 a 3,18 7,62 2,79 10,16 4,72
04100100521 4,10 a 4,20 0,80 a 3,20 7,60 2,80 10,20 4,75
04100100506 4,57 a 4,83 1,02 a 2,54 9,14 · 11,43 5,54
04100100507 4,62 a 4,88 1,57 a 3,18 9,14 1,25 10,54 5,72
00100300132 4,62 a 4,88 1,57 a 3,18 9,14 1,52 10,16 5,72
04100100508 4,62 a 4,88 4,19 a 4,75 9,45 1,70 12,95 5,22
00100300133 4,62 a 4,88 4,19 a 4,70 9,65 1,50 13,40 5,35
00100300689 4,62 a 4,88 5,08 a 6,35 6,86 1,78 13,41 5,13
00100300134 4,62 a 4,88 7,87 a 8,38 9,40 1,52 13,72 5,72
04100100509 4,62 a 4,88 7,87 a 8,38 9,65 · 13,97 5,72
04100100101 4,88 a 5,38 1,57 a 3,17 9,22 1,71 11,18 5,81
00100300487 4,88 a 5,38 1,57 a 3,17 9,53 1,52 11,43 5,97
00100300135 4,95 a 5,08 0,89 a 1,65 9,40 1,52 8,89 5,72
04100100510 5,41 a 5,66 1,57 a 3,18 9,40 · 11,43 5,59
04100100511 5,41 a 5,66 1,57 a 4,06 9,40 · 13,08 6,30
00100300136 5,41 a 5,66 1,57 a 3,18 9,40 1,52 11,43 5,72
04100100512 5,41 a 5,66 1,57 a 4,75 12,70 · 13,72 6,30
04100100513 5,41 a 5,66 1,57 a 4,75 15,88 · 12,50 6,30
00100300137 5,41 a 5,66 3,18 a 4,75 9,40 1,52 13,72 6,30
04100100514 5,46 a 5,72 4,75 a 6,60 9,40 1,30 13,08 6,30
00100300485 6,10 a 6,60 2,41 a 5,54 19,05 1,40 16,05 7,14
00100300138 6,25 a 6,60 12,70 a 19,10 15,49 1,73 28,83 7,29
04100100515 6,35 a 6,60 3,18 a 4,75 12,29 · 14,61 7,37
04100100517 6,35 a 6,60 3,18 a 6,35 12,70 · 16,00 7,11
00100300139 6,35 a 6,57 3,18 a 6,35 12,70 1,27 16,00 7,12
01300100010 6,35 a 6,60 3,20 a 6,30 12,70 1,30 16,10 7,20
04100100518 6,35 a 6,60 9,14 a 9,65 15,49 · 20,57 6,99
00100300140 6,35 a 6,60 9,14 a 9,65 15,62 1,65 20,57 7,26
04100100520 6,35 a 6,60 9,15 a 9,70 12,60 1,60 20,50 7,30
04100100516 6,35 a 6,60 12,7 a 19,05 15,49 1,60 28,83 7,29
00100300141 6,39 a 6,60 3,18 a 4,75 12,29 1,52 14,61 7,37
04100100519 8,13 a 8,51 1,57 a 8,64 17,35 1,80 22,86 9,53
00100300142 8,38 a 8,50 1,57 a 8,63 17,35 1,78 22,86 9,52
00100300488 8,38 a 8,64 3,18 a 8,89 12,07 1,78 22,73 9,40
00100300143 8,38 a 8,64 3,18 a 8,89 17,45 1,75 22,74 9,40
00100300144 8,51 a 8,76 1,57 a 3,56 22,00 1,27 11,43 9,22

E ´possibile che in aggiunta alla nostra famiglia MCPC, possiate essere interessati queste altre famiglie

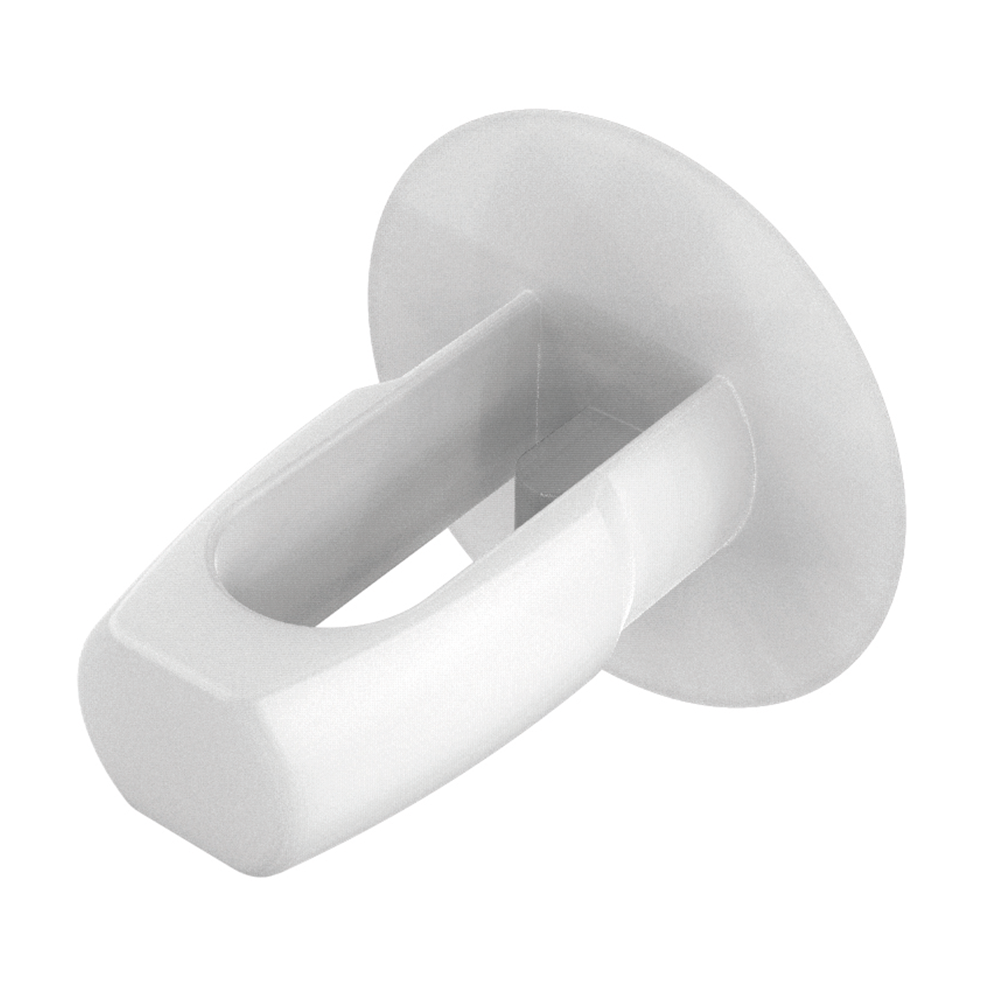

Clip di nuovo disegno che assicura una ottima fissazione senza gioco grazie al interno in forma di serratura, che consente il ripiegamento totale all`interno del pezzo con la semplice pressione delle dita. La punta a forma di proiettile è facile da inserire nel buco.   La combinazione di struttura robusta e flessibile, e il fatto di essere fabbricato in POM, dà una misura eccellente quando assemblati i pannelli. I clip di pressione sono progettate per buchi di 3,18 a 6,35 mm e spessori di pannelli di 0,81 a 4,75 mm.
