Connettore in L per 2 tubi con connessione visibile THCLM


Descrizione e caratteristiche

Il nostro connettore in L è fatto per connettare 2 tubi quadrati. Si fornisce senza interno in acciaio.

Documentazione tecnica e conformità

  • Disegni PDF
  • UL94
  • IP
  • RoHS
  • Misure elencate inMillimetri
  • Video

Immagini e disegni tecnici

Vista del prodotto

Connettore in L per 2 tubi con connessione visibile THCLM - Vista del prodotto

Disegno tecnico

Connettore in L per 2 tubi con connessione visibile THCLM - Disegno tecnico

Video


Codici e dimensioni di Connettore in L per 2 tubi con connessione visibile

Riferimento
Per Tubo
Spessore Tubo
L
H



Più
info.
02300400161 13,50 x 13,50 1,25 20,00 13,00
02300400180 15 x 15 1,50 20,00 15,00
02300400181 20 x 20 1,50 31,00 20,00
02300400166 25 x 25 1,50 49,00 25,00
02300900173 25 x 25 2,00 40,00 25,00
02300900160 30 x 30 1,50 50,00 30,00
02300900167 40 x 40 2,00 55,00 40,00

E ´possibile che in aggiunta alla nostra famiglia THCLM, possiate essere interessati queste altre famiglie

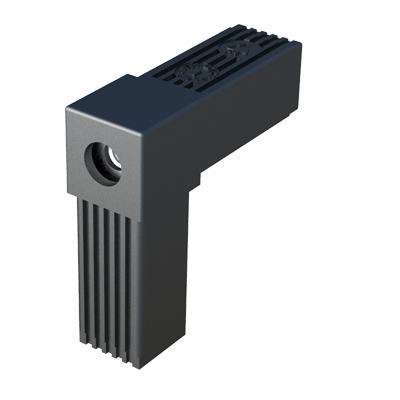

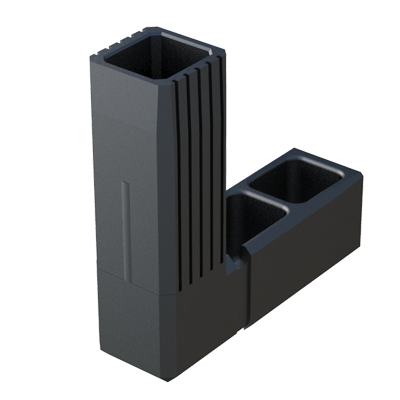

Connettore articolato per 2 tubi con alloggi per dado e rinforzo THCLS   Connettore in L per 2 tubi con nucleo metallico, spirale e connessione visibile THCLA   Connettore in L per 2 tubi con connessione invisibile THCLN   Connettore in L per 2 tubi con nucleo metallico, spirale e connessione invisibile THCLD
