Il dispositivo di chiusura TAB è un sistema semplice ed efficace progettato per la ritenzione e il bloccaggio di pannelli o coperchi, ampiamente utilizzato in applicazioni industriali, elettriche e di arredo tecnico. Il suo design compatto consente un montaggio rapido e sicuro, anche in spazi ridotti.

Realizzato in poliammide (PA6 o PA12), offre eccellente resistenza meccanica e alla fatica, oltre a una elevata stabilità dimensionale in presenza di variazioni di temperatura e umidità. Le versioni in PA12 garantiscono maggiore resistenza agli urti e migliori prestazioni in ambienti esterni o umidi, mentre il PA6 si distingue per la sua rigidità e il costo ottimizzato.

La maggior parte delle referenze può essere fornita in versione aperta o chiusa, a seconda delle esigenze di assemblaggio. In posizione chiusa, il dispositivo assicura un bloccaggio stabile e permanente; in posizione aperta consente un pre-montaggio rapido e una manipolazione agevole prima della chiusura definitiva.

Disponibile in diverse dimensioni per adattarsi a vari spessori di pannello o requisiti applicativi.

Caratteristiche principali
• Materiale: PA6 o PA12
• Elevata resistenza meccanica e durabilità
• Ottima resistenza ad agenti chimici e ambientali
• Montaggio rapido senza utensili speciali
• Disponibile in versione aperta o chiusa
• Diverse dimensioni e forze di apertura/chiusura (Newton) disponibili

Applicazioni tipiche
• Chiusura di carter, pannelli o coperchi di protezione
• Apparecchiature elettriche, elettroniche e di ventilazione
• Arredo tecnico, espositori o sistemi modulari
• Soluzioni di montaggio rapido in produzione di serie


Disegni PDF:
UL94:
IP:
RoHS:
Misure elencate in: Millimetri
Video:


Riferimento
Buco pannello
Spessore pannello
Forza Newtons apertura / chiusura (± 0,58 N)
C
I
h / H
Compatibile con il supporto femmina TAZ



Più
info.
50001000015 6,90 x 7,00 2,00 4,9 N 6,80 6,90 2,60 / 8,80
52001000000 7,00 x 8,00 2,00 a 2,10 4,5 N 7,00 8,00 3,00 / 12,20
52001000001 7,00 x 8,00 2,00 a 2,10 5,4 N 7,00 8,00 3,00 / 12,20
52001000002 7,00 x 8,00 2,00 a 2,10 11 N 7,00 8,00 3,00 / 12,20
50001000009 7,00 x 8,00 2,00 a 2,20 4,9 N 6,80 7,90 3,00 / 12,00

E ´possibile che in aggiunta alla nostra famiglia TAB, possiate essere interessati queste altre famiglie

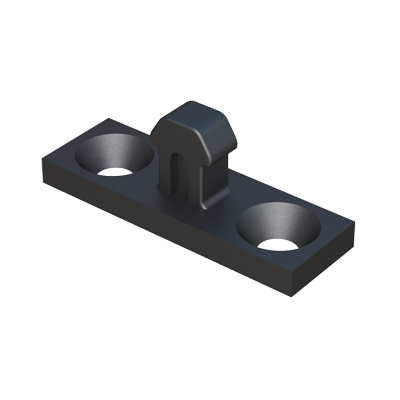

La famiglia <strong>TAZ</strong> rappresenta il <strong>supporto femmina</strong> progettato per integrarsi in modo diretto ed efficiente con i <strong>dispositivi di chiusura</strong> delle famiglie <a href='https://www.iscsl.es/dispositivo-cierre/tab/'>TAB</a> e <a href='https://www.iscsl.es/dispositivo-cierre/tae/'>TAE</a>.<br>
La sua funzione è quella di fornire un alloggiamento fisso, fungendo da ricettacolo meccanico sul quale avviene l’azione di apertura-chiusura, garantendo ancoraggio, allineamento e funzionamento affidabile dell’insieme.
