I morsetti di ancoraggio sono per fissarsi nei buchi di 4,76 mm di diametro. Si possono usare in vari spessori di pannelli ed in vari materiali. Sono per soggettare cavi o gruppi di cavi di 9,53mm fino 12,70 mm.

Disegni PDF:
UL94:   V2
IP:
RoHS:
Misure elencate in: Millimetri


Riferimento
Buco pannello
Spessore pannello
A
B
C
D



Più
info.
00101100162 4,75 0,75 a 2,40 20,80 12,70 9,50 6,40
00101100163 4,75 0,75 a 2,40 27,00 19,00 9,50 6,40
00101100164 4,75 0,75 a 2,40 28,00 19,00 12,70 6,40
00101100165 4,75 0,75 a 2,40 34,10 25,40 12,70 6,40
01301200030 4,75 1,60 13,00 4,70 11,10 5,60
01301200031 4,75 1,60 18,00 9,47 11,10 5,60
01301200032 4,75 1,60 26,90 18,37 11,10 5,60
01301200033 4,75 1,60 34,80 26,27 11,10 5,60
01301200034 4,80 0,60 a 2,30 18,20 12,30 22,60 5,40

E ´possibile che in aggiunta alla nostra famiglia MACRD, possiate essere interessati queste altre famiglie

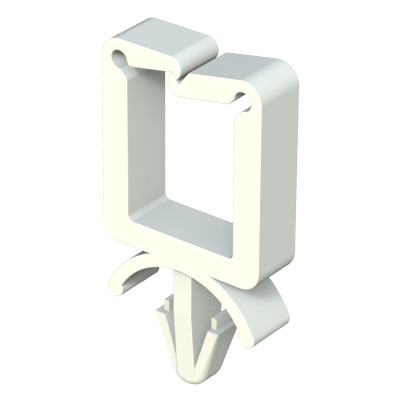

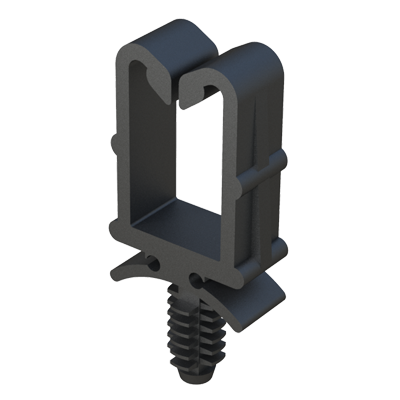

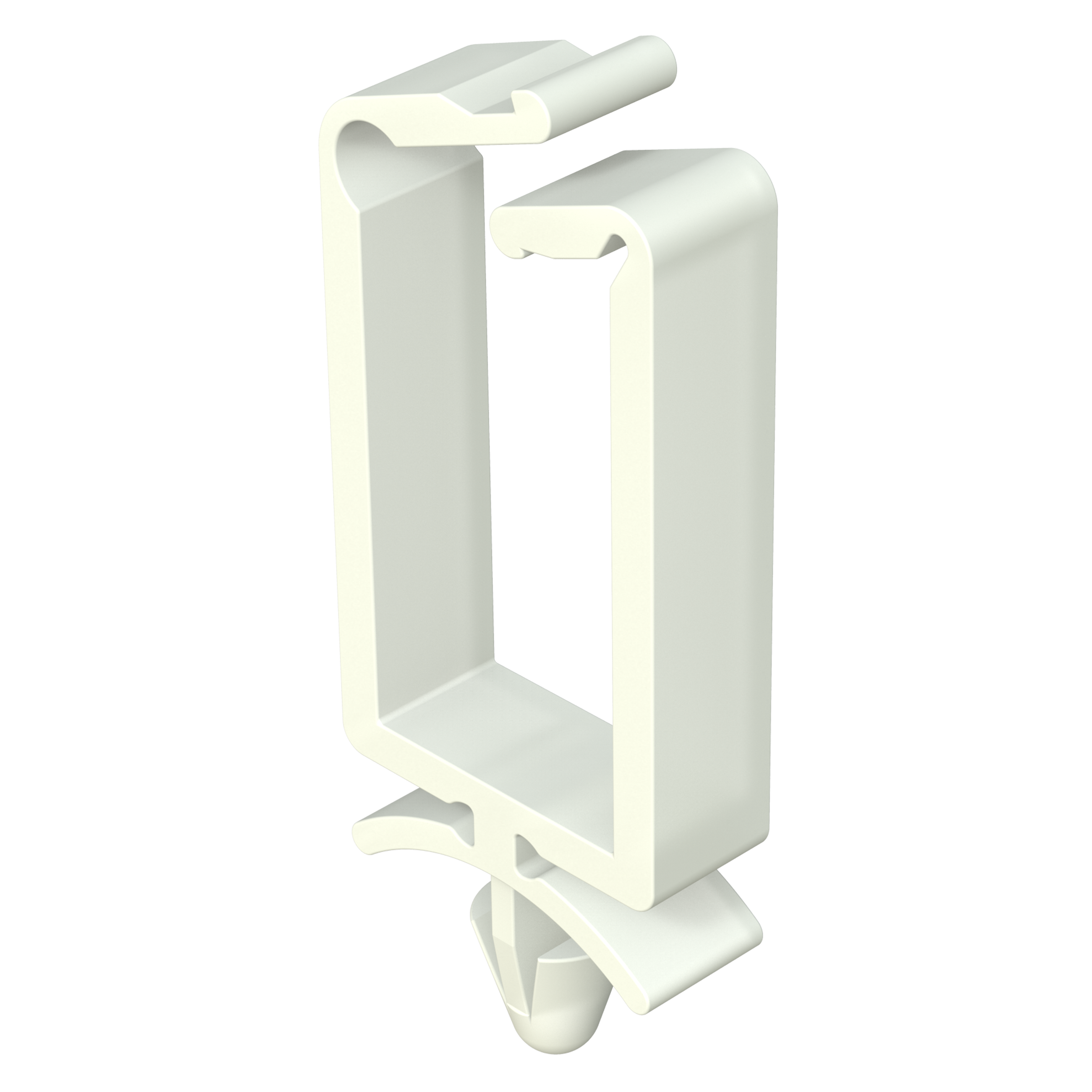

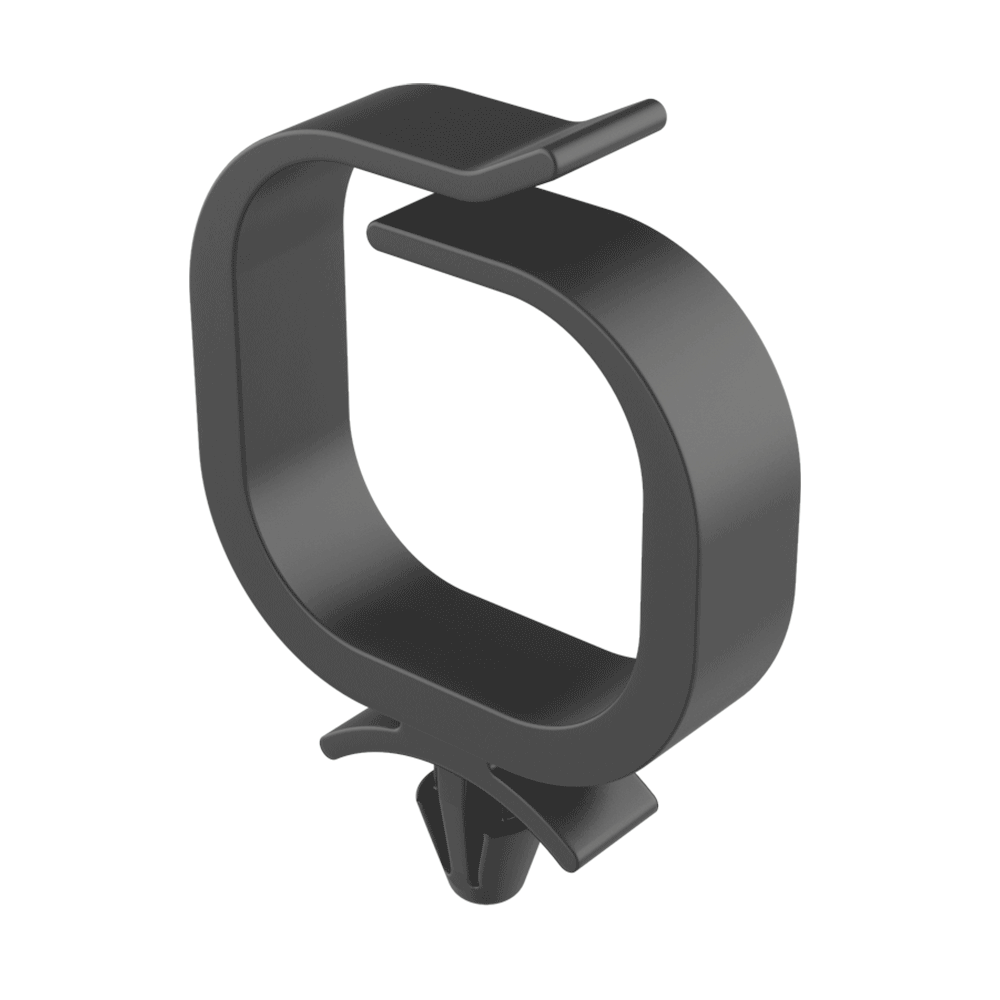

I morsetti con ancoraggio hanno un design che consente passare i cavi per la parte aperta, e dopo inserire un ancoraggio dentro il pannello.   I morsetti di ancoraggio sono per fissarsi nei buchi da 4,75 ed in spessori di pannelli di 2,30 a 3,70 mm.  Con la sua assicurazione tipo clip, si possono fissare ed organizzare i cavi di modo semplice e sicuro. Sono facile di aprire e chiudere, consentendo così di retirare ed mettere i cavi una ed una altra volta.     I morsetti rettangolari con ancoraggio sono fatti per essere fissati nei buchi di 4,75 mm ed spessori di pannelli da 2,30 a 3,70 mm.Con il suo sicuro tipo clip, si possono fissare e organizzare i cavi in modo semplice e sicuro. Sono facili di aprire e chiudere, consentendo così rimuovere e rimettere i cavi.   I morsetti con ancoraggio si fissano in un buco di diametro di 4,76 mm. I morsetti si usano in vari spessori di pannelli ed in vari materiali. Sono previsti per fissare cavi o gruppi di cavi di 9,53mm fino 12,70 mm.
