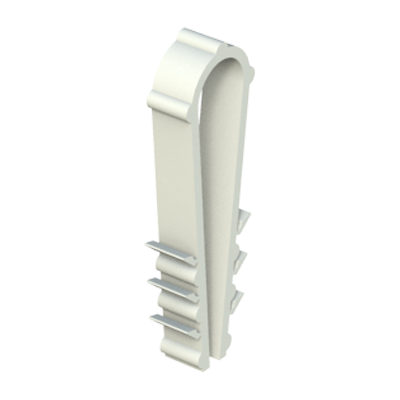

I morsetti maschio-femmina si fissano nei buchi di 6,35 mm per un`estremità. L`altra estremità (maschio) viene introdotto nella parte (femmina) fissata prima nel pannello, nella piastra…, rimanendo il morsetto fissato senza avere bisogno di viti.

Materiale:  PA66
Colori standard: Naturale - Nero
Disegni PDF:
UL94:   V2
IP:
RoHS:
Misure elencate in: Millimetri


Riferimento
Buco pannello
Spessore pannello
Rango massimo cavi
L
A
D
H
E/H1

PDF
3D IGS
Aggiungere
00101100181 6,35 0,25 a 1,90 7,93 48,39 38,86 9,53 11,94 1,98 / 8,69
00101100182 6,35 0,25 a 1,90 9,52 53,47 43,94 9,53 11,94 1,98 / 8,69
00101100183 6,35 0,25 a 1,90 11,10 58,55 49,02 9,53 11,94 1,98 / 8,69
00101100184 6,35 0,25 a 1,90 12,70 64,21 54,10 9,53 11,94 1,98 / 8,69
00101100185 6,35 0,25 a 1,90 14,28 69,47 59,94 9,53 11,94 1,98 / 8,69

E ´possibile che in aggiunta alla nostra famiglia MAMH, possiate essere interessati queste altre famiglie

Questi morsetti per fissare cavi ed tubi hanno una fissazione di ancoraggio veloce e consentono un spessore di pannello variabile. Il suo design consente fissare ed installare semplicemente e senza strumenti nei viti, incluso con una mano, perché il cavo viene posizionato e poi, per la maniglia, viene fissato l`ancoraggio. I morsetti di ancoraggio veloce possono usarsi in varie applicazioni con cavi e tubi.   I morsetti sono fissazioni in forma di U che servono all`installazione di cavi, tubi o fili in muri o tetti. L'installazione è molto semplice, basta premerlo in un buco preforato prima.   I morsetti si usano in molte applicazioni perché fissa, isola e facilita la colocazioni di cavi, tubi, illuminazioni e fibra ottica. I nostri morsetti con soggezione sono durevoli, resistono ai chimici e sono perfetti per le applicazioni nei elettrici, auto, aerei, elettrodomestici ed altri settori. Soto ordine possono essere forniti in altri materiali.
