Il nostro pressacavo a membrana brevettato TKL è costituito da due componenti la cui composizione ( TPE e PA66 ) e il design consentono un ancoraggio del cavo veloce e sicuro. Lo strato esterno in TPE funge da protezione e previene possibili danni ai cavi fornendo allo stesso tempo uno smorzamento delle vibrazioni. Il design della membrana soddisfa anche la certificazione IP65.

L'installazione non richiede attrezzi e si effettua con poco sforzo: si posiziona premendolo con le dita fino a quando il pressacavo si fissa in posizione e si adegua allo spessore del pannello dove è inserito. Sporge solo di 5 mm dal materiale in cui è inserito e rimane saldamente fissato in entrambe le direzioni come un pressacavo. Maggiore è il diametro del cavo, maggiore sarà l 'effetto di trattenimento.

I diversi articoli coprono una gamma di diametri di cavi o tubi da 7 a 13 millimetri.

Disegni PDF:
UL94:   HB
IP:   65
RoHS:
Misure elencate in: Millimetri


Riferimento
Diametro del foro (A)
Spessore pannello (B)
Per cavo IP65
L1
L2
L3
SW



Più
info.
01601000001 20,50 / M20 2,00 a 5,00 7,00 a 11,00 17,00 a 20.00 5,50 4,00 29,30 a 34,50
01601000060 20,50 / M20 0,50 a 3,00 7,00 a 11,00 17,00 a 20,00 5,50 4,00 34,20 a 37,20
01601000002 25,50 / M25 2,00 a 5,00 7,00 a 13,00 17,00 a 20.00 5,50 5,00 34,30 a 40,00
01601000061 25,50 / M25 0,90 a 3,00 7,00 a 13,00 17,00 a 20,00 5,50 5,00 39,20 a 42,20

E ´possibile che in aggiunta alla nostra famiglia TKL, possiate essere interessati queste altre famiglie

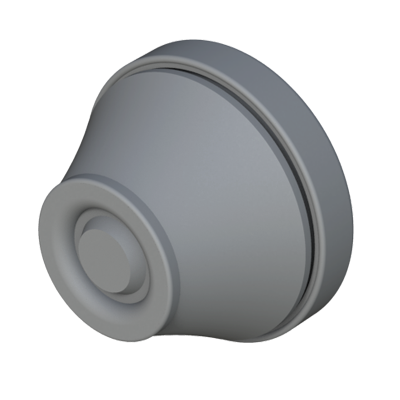

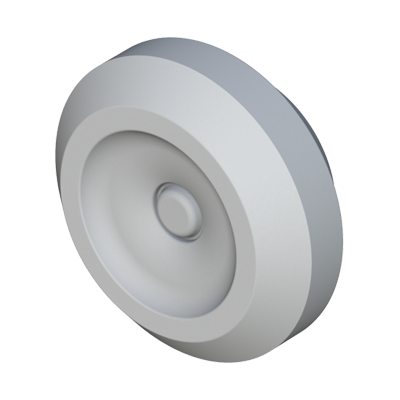

I passacavi con membrana TSS hanno un semplice design ma superano i passacavi comuni, utilizzati in un`ampia varietà di diametri di cavi. Sono forniti con una membrana che solo si apre quando passa il cavo, mantenendo il cavo sigillato dall`inizio. Non hanno bisogno di strumenti per la sua installazione e mantengono lo suo standard  IP67 perché non richiedono taglio o apertura inutile. Si adattano bene ai cavi che richiedono di essere installati ad angoli.   I passacavi con membrana non hanno bisogno di strumenti per il suo posizionamento, e sono facili da installare. Lo pezzo standard IP67 internamente ed esternamente. Sono resistenti all`acqua e a varie sostanze chimiche. Sono realizzati in due materiali: EPDM ed CR.   I passacavi con membrana sono identici a quelli della famiglia TRO ma con l`interno abbassato per ottenere maggiore leggerezza e più semplice nella sua applicazione (ideale per le zone difficili di raggiungere). I passacavi con membrana sono ideali per i produttori di pubblica illuminazione industriale e altre applicazioni.
