I passacavi con membrana TSS hanno un semplice design ma superano i passacavi comuni, utilizzati in un`ampia varietà di diametri di cavi. Sono forniti con una membrana che solo si apre quando passa il cavo, mantenendo il cavo sigillato dall`inizio. Non hanno bisogno di strumenti per la sua installazione e mantengono lo suo standard IP67 perché non richiedono taglio o apertura inutile. Si adattano bene ai cavi che richiedono di essere installati ad angoli.

Disegni PDF:
UL94:   HB/V0
IP:   67
RoHS:
Misure elencate in: Millimetri
Video:


Riferimento
Diametro del foro (A)
Dimensioni
Spessore pannello (B)
Per cavo
H
H1 / H2
D / D1



Più
info.
01601000050 15,20 PG9 0,50 a 3,00 5,00 a 10,00 11,00 4,00 / 6,75 24,00 / 4,00
01601000004 16,50 M16 0,50 a 3,00 5,00 a 10,00 11,00 4,00 / 6,75 23,50 / 4,00
01601000051 19,00 PG11 0,50 a 3,00 6,00 a 12,00 11,00 4,00 / 6,75 26,00 / 5,00
01601000005 20,50 M20 0,50 a 3,00 6,00 a 13,00 11,00 4,00 / 6,75 27,50 / 5,00
01601000052 23,00 PG16 0,50 a 3,50 8,00 a 15,00 11,00 4,00 / 6,75 30,00 / 7,00
01601000006 25,50 M25 0,50 a 3,50 8,00 a 17,00 11,00 4,00 / 6,75 32,50 / 7,00
01601000053 29,00 PG21 0,50 a 4,50 10,00 a 20,00 11,00 4,00 / 6,75 36,00 / 9,00
01601000007 32,50 M32 0,50 a 4,50 12,00 a 24,00 11,00 4,00 / 6,75 39,50 / 11,00
01601000054 38,00 PG29 1,50 a 4,50 18,00 a 27,00 13,50 4,84 / 7,41 45,00 / 17,00
01601000040 40,50 M40 1,50 a 4,50 19,00 a 30,00 13,50 4,84 / 7,41 47,50 / 18,00

E ´possibile che in aggiunta alla nostra famiglia TSS, possiate essere interessati queste altre famiglie

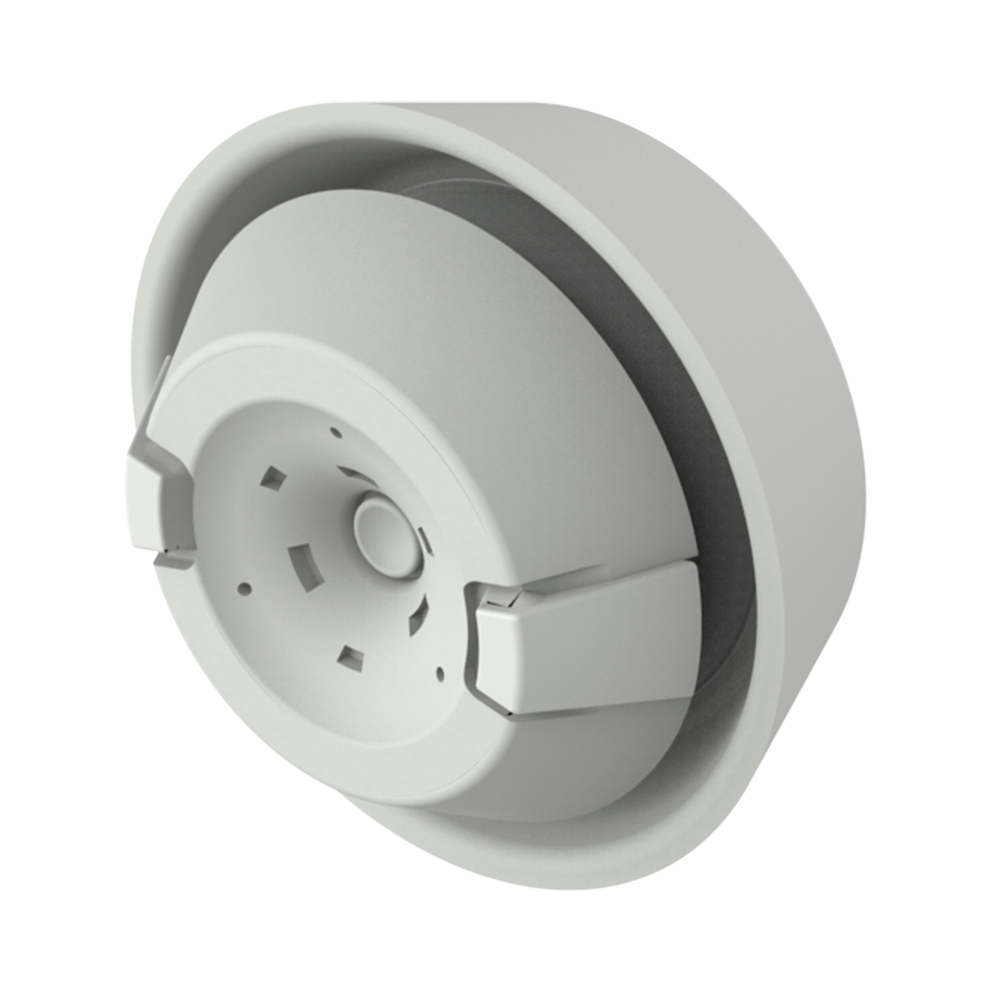

Il nostro pressacavo a membrana brevettato TKL è costituito da due componenti la cui composizione (<b> TPE e PA66 </b>) e il design consentono un ancoraggio del cavo <b>veloce e sicuro</b>. Lo strato esterno in TPE funge da protezione e previene possibili danni ai cavi fornendo allo stesso tempo uno smorzamento delle vibrazioni. Il design della membrana soddisfa anche la certificazione <b>IP65</b>. <br>
<br>
L'installazione <b>non richiede attrezzi</b> e si effettua con poco sforzo: si posiziona premendolo con le dita fino a quando il pressacavo si fissa in posizione e <b>si adegua allo spessore</b> del pannello dove è inserito. Sporge solo di <b>5 mm</b> dal materiale in cui è inserito e rimane saldamente <b>fissato</b> in entrambe le direzioni come un pressacavo. Maggiore è il diametro del cavo, maggiore sarà l '<b>effetto di trattenimento</b>. <br>
<br>

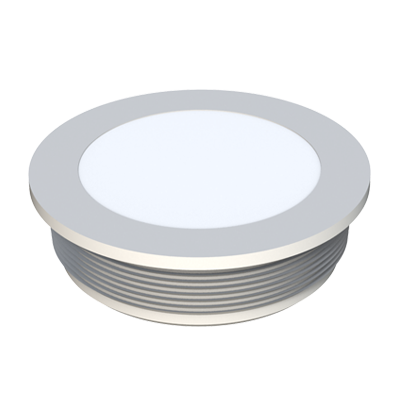

I diversi articoli coprono una <b>gamma di diametri</b> di cavi o tubi da 7 a 13 millimetri.   I passacavi con membrana non hanno bisogno di strumenti per il suo posizionamento, e sono facili da installare. Lo pezzo standard IP67 internamente ed esternamente. Sono resistenti all`acqua e a varie sostanze chimiche. Sono realizzati in due materiali: EPDM ed CR.   I passacavi con membrana sono identici a quelli della famiglia TRO ma con l`interno abbassato per ottenere maggiore leggerezza e più semplice nella sua applicazione (ideale per le zone difficili di raggiungere). I passacavi con membrana sono ideali per i produttori di pubblica illuminazione industriale e altre applicazioni.   Il tappo striato HPOP si inserisce in modo veloce e semplice a pressione, essendo ermetico alla pioggia, polvere, schizzi di liquido… Ma non adatto ad immersione (IP66). E`adatto per armadi con uno spessore superiore a 2mm e ideale per fine di tubi dove devono passare i cavi. Il processo di iniezione di due materiali morbidi (bi-iniezione LDPE + TPE) facilita l`installazione e la facilità di trasferimento cavi di diverso diametro.
