Il nostro piedino livellatore non ha bisogno di spirale ne ghiera perché il pezzo svolge tutte le funzioni. Ci sono per tubi quadrati (altri modelli): LJL, per tubi tondi: LJLR, per tubi rettangolari: LJLZ, SLJLZ o LJLBZ, per tubi ovali: LJLO e per tubi triangolari: LJLD.
 Produzione in colori RAL

Disegni PDF:
UL94:
IP:
RoHS:
Misure elencate in: Millimetri
Linea BIO: BIO LINE i seguenti codici sono disponibili anche in materiali che rispettano l'ambiente. Contatta il nostro ufficio commerciale per ulteriori informazioni.


Riferimento
Per Tubo
Spessore del Tubo
L / l
Altezza massima Regolabile (L1)
H / h
d / SW
Tipo di Filo
Angolo Arrotondato (R)



Più
info.
00300400494 30 x 30 1,00 a 2,00 23,00 / 40,60 10,00 5,50 / 6,00 28,60 / 27 A
00300400495 30 x 30 1,00 a 2,00 23,00 / 40,60 10,00 5,50 / 6,00 28,60 / 27 A R6
00300400497 30 x 30 1,00 a 2,00 22,00 / 42,00 10,00 6 00 / 5,00 28,60 / 27 B R6
00300400496 30 x 30 1,00 a 2,00 23,50 / 42,00 10,00 6,00 / 5,00 28,60 / 27 B
02300400796 30 x 30 1,00 a 2,00 24,60 / 47,00 26,00 5,00 / 8,00 28,00 / 27 A R6
02300400797 30 x 30 1,50 a 2,00 · / 35,00 26,00 5,00 / 5,00 · / 27 A R6
02300400770 30 x 30 1,50 a 2,00 · / 42,00 14,00 5,00 / 5,00 · / 27 A
02300400771 30 x 30 1,50 a 2,00 · / 55,00 26,00 5,00 / 5,00 · / 27 A
02300400798 30 x 30 1,50 a 2,00 · / 55,00 26,00 5,00 / 5,00 · / 27 A R6
02300400772 35 x 35 1,50 a 2,00 · / 55,00 26,00 5,00 / 5,00 · / 27 A
02300400774 40 x 40 1,20 · / 55,00 26,00 5,00 / 5,00 · / 27 A
02300400775 40 x 40 1,50 a 2,00 32,20 / 55,00 26,00 5,00 / 5,00 37,00 / 27 A
02300400776 40 x 40 3,00 · / 55,00 26,00 5,00 / 5,00 · / 27 A
02300400777 40 x 40 4,00 · / 55,00 26,00 5,00 / 5,00 · / 27 A
02300400778 45 x 45 1,50 a 2,00 · / 55,00 26,00 5,00 / 5,00 · / 27 A
02300400779 45 x 45 2,50 · / 55,00 26,00 5,00 / 5,00 · / 27 A
02300400780 50 x 50 1,00 a 1,50 · / 55,00 26,00 5,00 / 5,00 · / 27 A
02300400781 50 x 50 2,00 a 2,50 · / 55,00 26,00 5,00 / 5,00 · / 27 A
02300400782 50 x 50 3,00 · / 55,00 26,00 5,00 / 5,00 · / 27 A
02300400783 50 x 50 4,00 · / 55,00 26,00 5,00 / 5,00 · / 27 A
02300400784 55 x 55 1,00 a 2,00 32,00 / 55,00 26,00 5,00 / 5,00 53,00 / 27 A
02300400785 60 x 60 1,50 a 2,00 · / 55,00 26,00 5,00 / 5,00 · / 27 A
02300400786 60 x 60 3,00 · / 55,00 26,00 5,00 / 5,00 · / 27 A
02300400787 60 x 60 3,50 · / 55,00 26,00 5,00 / 5,00 · / 27 A

E ´possibile che in aggiunta alla nostra famiglia LJLAA, possiate essere interessati queste altre famiglie

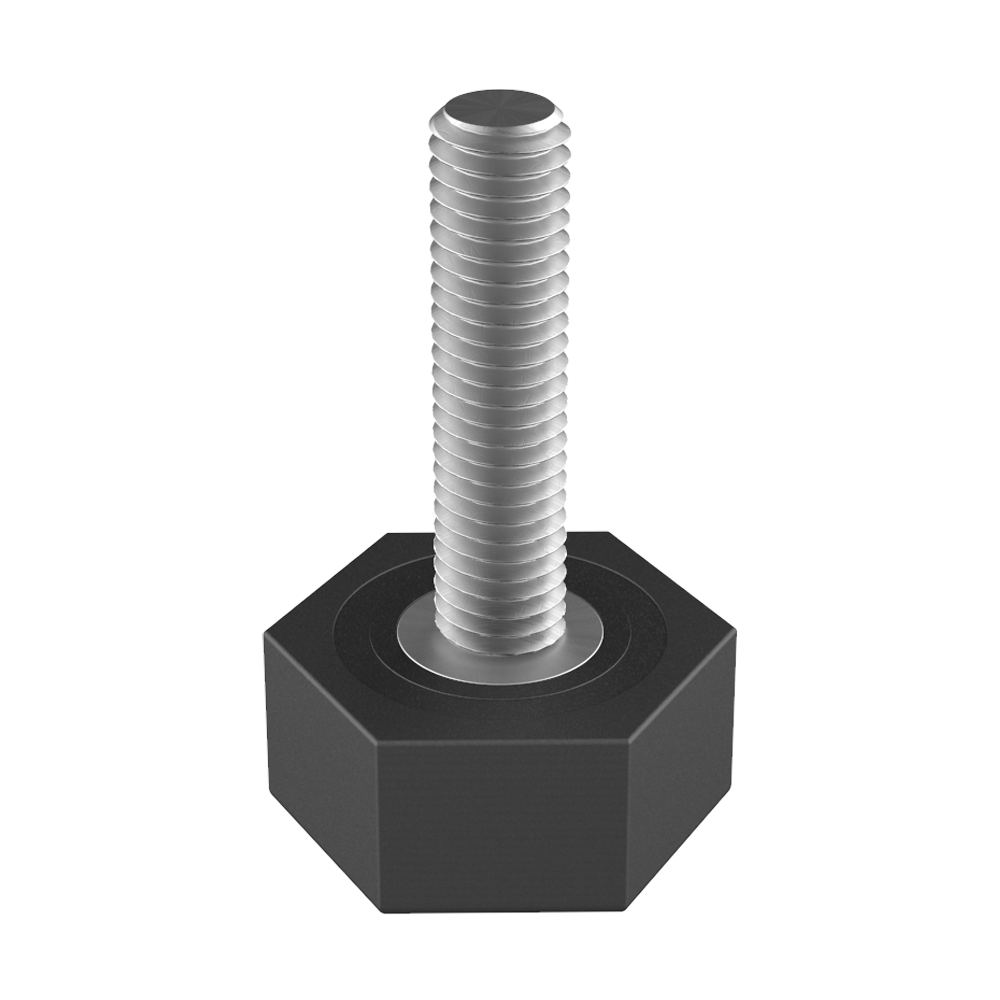

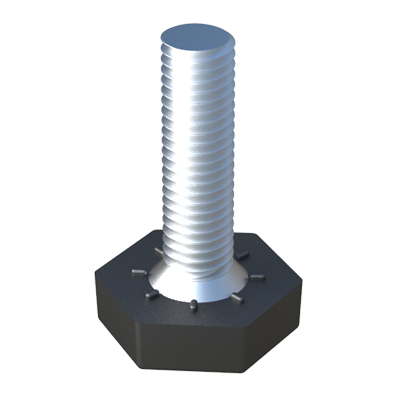

I nostri tappi per tubi quadrati hanno un dado esagonale incorporato durante il processo di iniezione. Ci sono per tubi rettangolari: LJZ, tondi: LJRL, e triangolari: LJZZ. I tappi con la h più grande sono ideali per applicazioni che hanno bisogno di resistenza.   Piedino livellatore LL con base esagonale fabbricato in <b>materiale LDPE</b> (polietilene a bassa densità), materiale con <i>eccellente resistenza termica e chimica</i>.
<br><br>
* Possibilità di fabbricazione speciale (consultateci al rispetto):
<br>
* <i><b>Colori RAL</b></i>.
<br>
* <i><b>Perno</b> in <b>acciaio inossidabile</b>.</i>
<br>

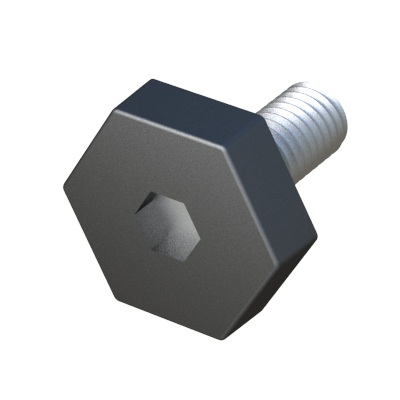

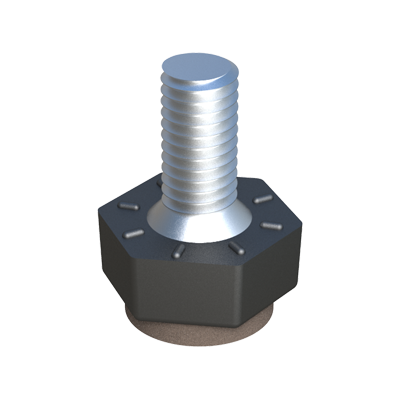

* <i><b>Misure speciali</b>.</i>   I nostri piedini livellatori con base esagonale hanno un buco nella base da filettare con una chiave allen.   I nostri piedini livellatori hanno una base esagonale.   I piedini livellatori sono disponibili in LDPE o PA6, secondo riferimento. I fatti in LDPE hanno un feltro che è montato durante l`iniezione. Per i PA6, il feltro è montato dopo l`iniezione. Se si desidera il pezzo senza feltro: LL.
