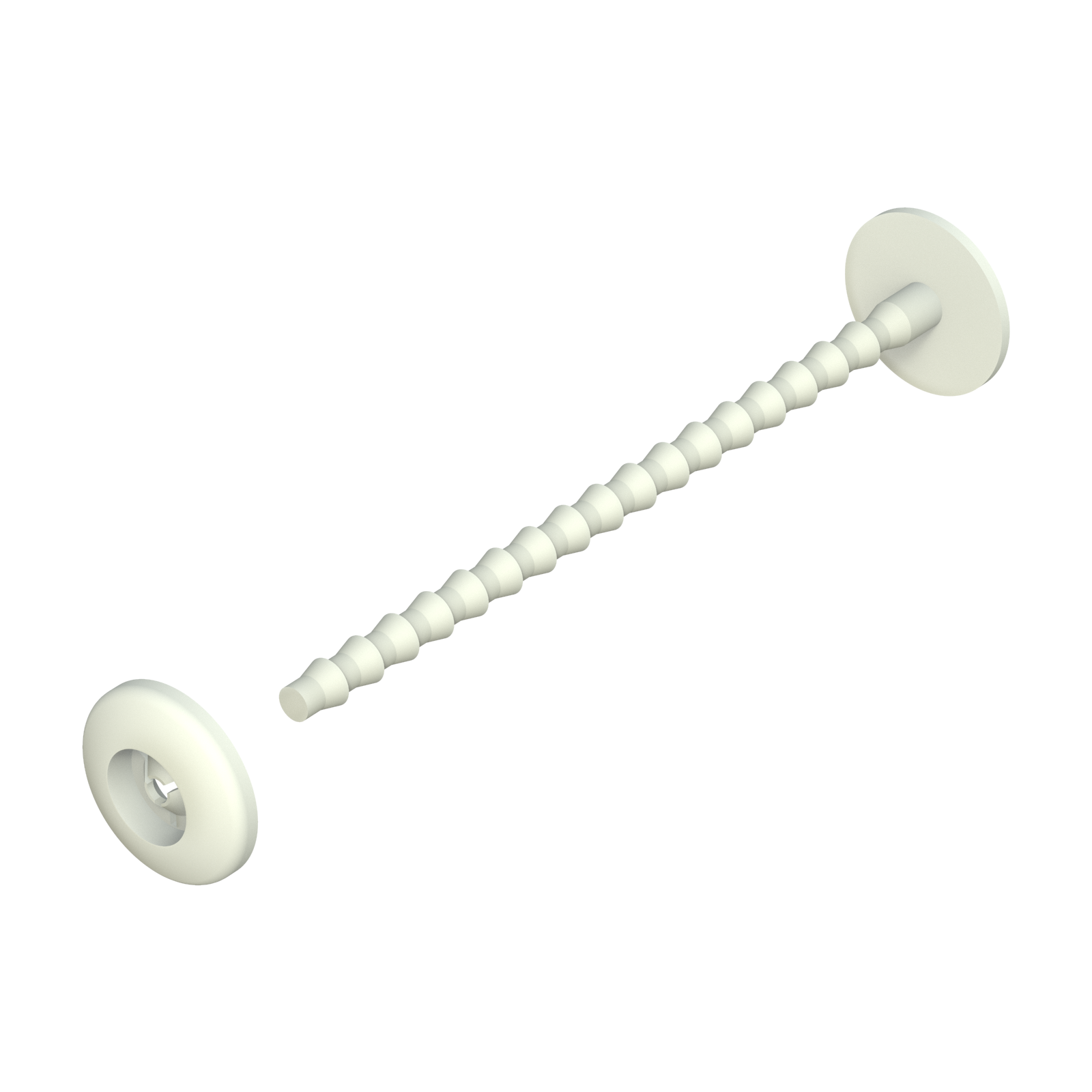

Ideale per applicazioni in cui i pannelli di assemblare sono soggetti a movimento. Adatto per fissare o assemblare un`amplia varietà di materiali con un solo clic. Solo chiude la parte maschio con la femmina. Si consegnano separati i pezzi maschi e femmina.

Disegni PDF:
UL94: V2
IP:
RoHS:
Misure elencate in: Millimetri

Riferimento	Buco pannello	Spessore pannello	A	B	Pezzo femmina	Pezzo maschio	Richiede il Articolo						Più info.

00100300319	·	·	6,35	1,27
00100300320	1,50	0,25	6,35	1,27	00100300319
00100300321	1,50	0,50	6,35	1,27	00100300319
00100300322	1,50	0,75	6,35	1,27	00100300319
00100300323	1,50	1,15	6,35	1,27	00100300319
00100300324	1,50	1,60	6,35	1,27	00100300319
00100300325	1,50	1,90	6,35	1,27	00100300319
00100300326	·	·	9,55	1,91
00100300327	2,40	0,50	9,55	1,91	00100300326
00100300328	2,40	0,80	9,55	1,91	00100300326
00100300329	2,40	1,15	9,55	1,91	00100300326
00100300330	2,40	1,60	9,55	1,91	00100300326
00100300331	2,40	1,90	9,55	1,91	00100300326
00100300332	2,40	2,30	9,55	1,91	00100300326
00100300587	2,40	3,20	9,55	1,91	00100300326
00100300467	2,40	7,90	9,55	1,91	00100300326
01300100135	·	·	10,20	2,50
01300100136	3,00	1,20	10,20	2,30	01300100135
01300100137	3,00	2,00	10,20	2,30	01300100135
01300100138	3,00	3,00	10,20	2,30	01300100135
01300100139	3,00	3,50	10,20	2,30	01300100135
01300100140	3,00	5,10	10,20	2,30	01300100135
01300100141	3,00	6,70	10,20	2,30	01300100135
00100300522	3,20	0,80	12,70	2,54	01300100135
00100300333	·	·	12,70	2,54
00100300523	3,20	1,15	12,70	2,54	00100300333
00100300524	3,20	1,60	12,70	2,54	00100300333
00100300525	3,20	2,35	12,70	2,54	00100300333
00100300526	3,20	3,20	12,50	2,54	00100300333
00100300334	3,20	3,65	12,70	2,54	00100300333
00100300527	3,20	4,75	12,70	2,54	00100300333
00100300528	3,20	8,25	12,70	2,54	00100300333
