Rivetto classico - ISC Plastic Parts

Rivetto cieco di un corpo che fornisce un fissaggio rapido e permanente per un`ampia varietà di materiali come lastre di metallo, piatti di plastica, fibra di vetro, telaio PC ecc. Si applica inserendolo nel buco e colpendo la testa senza necessità di attrezzi. Le gambe si espandono per offrire un sistema di ritenuta forte, anche sotto forte vibrazioni, e un buon isolamento elettrico, oltre ad essere resistente alla corrosione. Possono essere forniti i strumenti di installazione MHR (manuali) o MHRZ (pneumatico) per grandi serie, consultare.

Disegni PDF:
UL94: V2 - HB
IP:
RoHS:
Misure elencate in: Millimetri

filtrare per misure

Buco pannello Margine +/-

Spessore pannello Margine +/-

A Margine +/-

Riferimento	Buco pannello	Spessore pannello	A	C	B	D	Adatto per utensile						Più info.

01300100720	3,00	1,00 a 4,00	5,00	5,70	1,30	1,90
01300100721	3,10 a 3,20	2,00 a 3,00	5,80	4,50	2,00	2,00
01300100723	3,10 a 3,20	2,50 a 3,50	5,00	5,30	1,00	1,95
01300100722	3,10 a 3,20	3,00 a 4,00	5,80	5,50	2,00	2,00
00100300213	3,18	0,79 a 3,56	4,75	4,83	1,19	1,91
01300100724	3,18	0,80 a 3,55	5,00	5,70	1,30	1,90
00100300214	3,30	0,79 a 3,56	5,54	5,72	1,52	1,91
01300100725	3,50	1,00 a 5,00	5,00	5,70	1,30	2,20
00100300215	3,96	4,75 a 6,35	5,54	7,92	1,27	2,36
00100300216	3,96	5,54 a 7,92	5,54	9,12	1,27	2,36
00100300217	3,96	5,54 a 9,73	5,54	10,69	1,27	2,36
01300100726	4,00	1,00 a 6,00	5,00	5,70	1,30	2,60
00100300226	4,06	1,57 a 4,57	7,49	5,84	1,27	2,36
00100300242	4,06	5,54 a 7,92	9,53	8,89	1,27	2,36
01300100728	4,10 a 4,20	2,50 a 3,50	8,00	5,00	2,20	2,50
01300100729	4,10 a 4,20	3,50 a 4,50	8,00	6,00	2,20	2,50
01300100727	4,10	4,00 a 6,50	7,50	8,10	1,50	2,40
00100300219	4,62	3,30 a 7,37	7,11	9,65	1,27	3,05
00100300218	4,75	0,79 a 5,08	6,98	7,49	1,91	3,18
00100300220	4,75	1,57 a 3,18	7,14	5,84	1,91	3,18
00100300222	4,75	1,57 a 4,75	7,14	7,52	1,27	3,18
00100300221	4,75	1,57 a 4,75	7,14	7,49	1,91	3,18
00100300240	4,75	1,57 a 4,75	9,53	7,14	2,03	3,18
00100300241	4,75	1,57 a 4,75	9,53	7,49	2,03	3,18
00100300246	4,75	1,57 a 3,18	10,92	5,49	3,05	3,18
00100300266	4,75	1,57 a 4,75	11,05	7,24	1,91	3,18
00100300249	4,75	1,57 a 4,75	11,10	7,49	1,91	3,18
00100300223	4,75	1,98 a 9,53	7,14	11,43	1,19	3,18
00100300230	4,75	1,98 a 9,50	8,13	11,56	2,77	3,18
00100300227	4,75	2,00 a 9,55	8,00	11,30	1,65	3,20
00100300247	4,75	3,18 a 4,75	11,05	7,14	1,91	3,18
00100300243	4,75	3,96 a 7,14	9,53	9,65	2,03	3,18
00100300248	4,75	3,96 a 7,14	11,05	9,65	1,91	3,18
00100300250	4,75	3,96 a 7,14	11,10	9,65	1,91	3,18
00100300224	4,75	7,92 a 11,18	7,14	13,59	1,91	3,18
00100300228	4,75	7,92 a 11,18	7,92	13,59	1,57	3,18
00100300231	4,75	7,92 a 11,18	8,13	13,59	2,77	3,18
00100300225	4,75	9,53 a 12,70	7,14	15,88	2,03	3,18
00100300229	4,75	9,53 a 12,70	8,00	15,47	1,57	3,18
00100300232	4,75	9,53 a 12,70	8,13	15,47	2,77	3,18
00100300233	4,75	9,53 a 19,05	8,13	21,59	2,92	3,18
01300100730	4,80	1,00 a 9,50	7,50	8,10	1,50	3,00
01300100732	4,80 a 4,90	1,20 a 3,00	9,90	5,00	3,20	3,60
01300100731	4,80	4,00 a 7,10	7,50	8,10	1,50	3,10
01300100733	5,10	1,50 a 7,00	8,50	9,10	1,80	3,00
01300100753	5,10 a 5,20	2,00 a 3,00	9,50	5,00	2,80	3,00
01300100734	5,10 a 5,20	3,00 a 4,00	9,50	6,00	2,80	3,00
01300100735	5,10 a 5,20	4,00 a 5,00	9,50	7,00	2,80	3,00
01300100736	5,10 a 5,20	5,00 a 6,00	9,50	8,00	2,80	3,00
01300100737	5,10 a 5,20	6,00 a 7,00	9,50	9,00	2,80	3,00
01300100738	5,10 a 5,20	7,00 a 8,00	9,50	10,00	2,80	3,00
00100300265	5,46	1,98 a 7,62	16,00	10,54	2,03	3,05
01300100739	5,50	2,40 a 4,00	8,50	9,10	1,80	3,10
00100300236	5,54	2,36 a 9,53	9,65	11,43	2,03	3,05
00100300252	5,54	2,39 a 7,92	11,10	11,79	2,54	3,18
00100300235	5,54	4,75 a 6,35	9,53	8,71	2,03	3,05
00100300244	5,74	3,18 a 7,92	9,53	11,43	2,03	3,05
00100300251	5,74	3,18 a 7,92	11,10	11,43	1,91	3,18
00100300239	5,77	0,79 a 1,57	9,53	4,32	5,66	3,18
02800100100	6,00	2,00 a 8,00	10,00	12,00	2,00	3,50
01300100740	6,00	3,00 a 7,00	8,50	9,10	1,80	3,90
01300100741	6,10 a 6,20	2,50 a 4,00	11,00	6,00	1,50	3,90
00100300245	6,22	3,56 a 13,99	9,53	15,88	2,54	3,81
00100300234	6,35	1,57 a 3,18	9,40	5,54	2,03	3,18
00100300260	6,35	1,98 a 6,99	12,55	9,53	7,75	3,90
00100300254	6,35	2,36 a 7,92	11,89	12,70	2,03	3,81
00100300263	6,35	2,36 a 7,92	11,89	12,70	2,03	3,81
00100300255	6,35	2,36 a 7,92	15,88	12,70	2,77	3,81
00100300267	6,35	2,77 a 3,96	12,70	9,53	7,94	3,94
00100300256	6,35	3,18 a 11,10	11,89	14,86	2,03	3,81
00100300253	6,35	3,96 a 8,38	11,89	9,53	2,03	3,94
00100300258	6,35	7,14 a 12,70	11,89	15,75	2,03	3,81
00100300264	6,35	7,14 a 12,70	15,62	15,75	2,77	3,81
00100300237	6,35	8,89 a 12,70	9,40	15,75	2,03	3,81
00100300257	6,35	8,89 a 12,70	11,89	15,75	2,03	3,81
01300100742	6,40	1,50 a 6,40	11,00	9,20	2,50	4,00
01300100743	6,40	1,50 a 6,40	11,00	9,20	2,50	4,70
01300100744	6,40	3,00 a 7,00	11,00	9,20	2,50	2,00
01300100745	6,40	4,00 a 9,50	11,10	9,20	2,50	2,00
01300100746	6,40	7,10 a 12,70	11,80	15,80	2,00	3,80
00100300238	6,99	1,57 a 15,24	9,40	16,26	2,03	3,81
00100300261	6,99	2,36 a 8,89	15,75	12,19	2,77	3,81
01300100747	7,00	2,50 a 9,00	12,00	11,80	2,60	4,15
00100300259	7,11	1,57 a 8,89	12,32	11,89	1,91	4,75
00100300262	7,37	2,37 a 4,75	15,75	7,62	2,77	3,81
01300100748	8,00	3,00 a 10,00	12,00	11,80	2,60	3,00
01300100749	8,60	2,00 a 5,00	27,50	11,50	5,50	5,00
01300100750	8,60	6,00 a 9,00	27,50	15,50	5,50	4,90
01300100751	8,60	6,00 a 9,00	33,50	15,50	5,50	5,00
01300100752	8,60	11,50 a 14,50	33,50	20,80	5,50	5,00

E ´possibile che in aggiunta alla nostra famiglia MRRA, possiate essere interessati queste altre famiglie

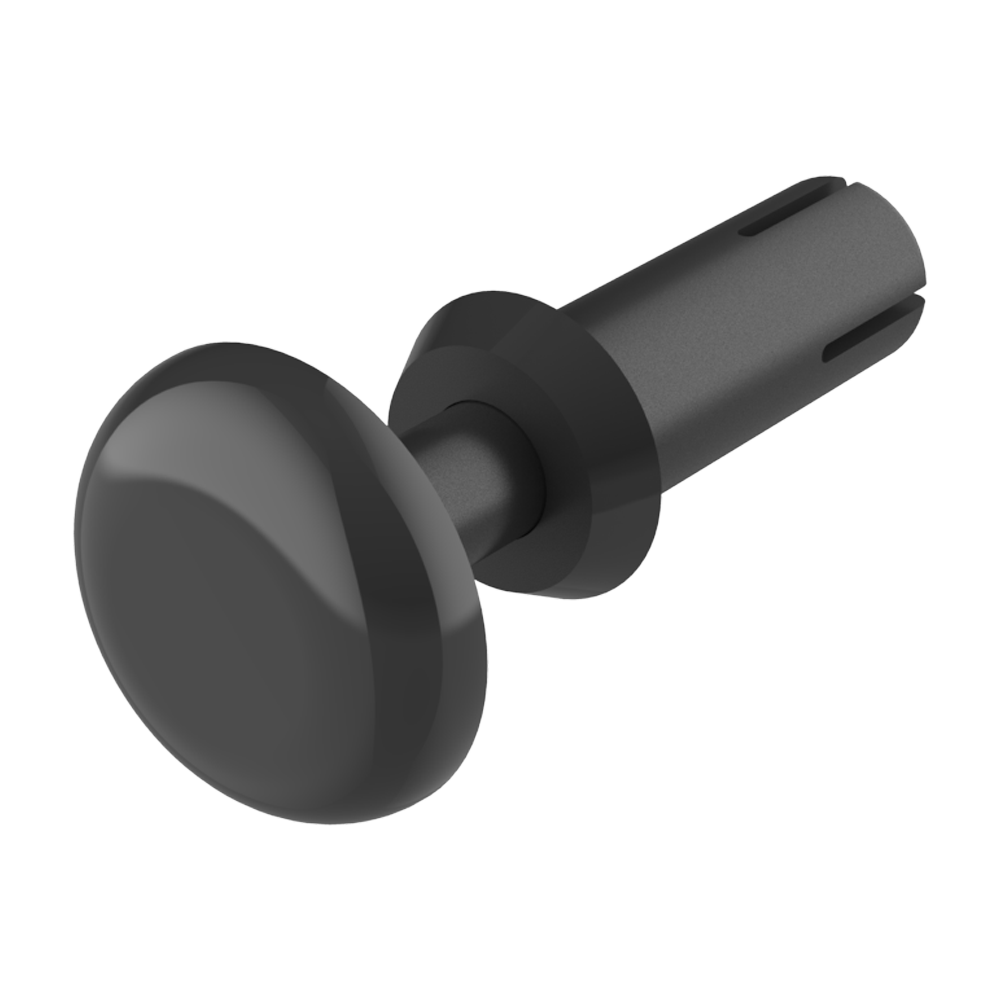

Il rivetto a sgancio rapido MRMHM è stato progettato come soluzione per assemblaggi che richiedono fissaggi rapidi. Questo rivetto si installa senza bisogno di attrezzi: per farlo è sufficiente posizionarlo nel foro e premere. La sua testa sovradimensionata facilita l'installazione e il corpo si espande per fornire una buona chiusura.
<br><br>
Alcuni rivetti sono disponibili nelle seguenti combinazioni e caratteristiche:
<br><br>
Materiali: <b><i>PA6, PA66</b></i> e <b><i>PA46</b></i> (resistente al calore).
<br>
Norma UL 94: <b><i>V0</b></i> e <b><i>V2</b></i>.
<br>
Colori: <b><i>nero, bianco, bronzo</b></i>, oltre a <b><i>colori speciali su richiesta</b>.
</i><br>

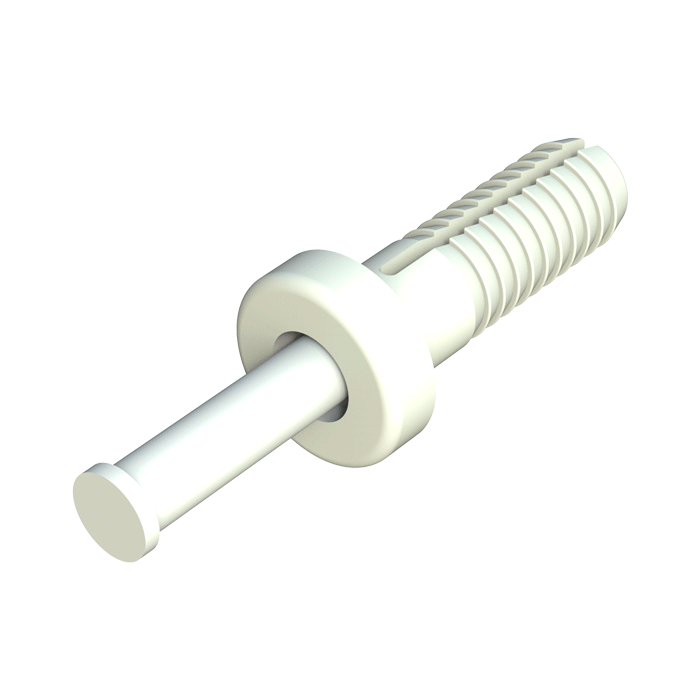

Il tassello-rivetto consente un fissaggio forte e durevole. È adatto per materiali solidi o semivuoti come legno, gesso, cemento, metallo, plastica e calcestruzzo. L`installazione è rapida: il rivetto debe essere inserito nel buco e colpito con un martello. I riferimenti con la bacchetta acciaio zincato offrono un`eccellente resistenza. Il corpo di nylon modificato al impatto offre buona resistenza termica, elettrica, alla corrosione e alle vibrazioni.

* <I> Questa installazione manuale strumento, assicura un montaggio veloce e preciso in luoghi difficili da raggiungere. La sua impugnatura rende facile riducendo la fatica dell'operatore.
<br>
* <I> Il rivetto MRRA è posto direttamente nello strumento, senza pre-manipolato. Una volta inserito nel foro, premere la maniglia e rivetto si espande, rendendo la chiusura dell'elemento che si desidera rivettatura.
<br>
* <I> Ci sono tre formati per coprire tutti i rivetti standard del convertitore MRRA. Gli strumenti sono codificati a colori per l'identificazione.
<br>
