Descrizione e caratteristiche
Questa rondella isolante è simile alla nostra rondella MACP ma include due sporgenze all'interno per fissare la vite, migliorando così il suo posizionamento e garantendo che sia isolata dai contatti elettrici più a lungo. Può essere usato con le teste delle viti più comuni come teste cilindriche, teste cilindriche smussate e per teste di viti bombate. È prodotto in PA6 (nylon) nei colori bianco e nero standard.
Produzione in colori RAL Immagini e disegni tecnici
Vista del prodotto
Disegno tecnico
Video
Codici e dimensioni di Rondella ritenzione
| Riferimento | Vite Metrica |
D |
B |
A |
H |
T |
Più info. |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 03100200050 | M3 | 3,20 | 5,50 | 6,50 | 1,10 | 2,00 | |||||||
| 03100200051 | M4 | 4,30 | 7,00 | 8,50 | 1,20 | 2,30 | |||||||
| 03100200052 | M5 | 5,30 | 8,50 | 10,50 | 1,60 | 2,90 | |||||||
| 03100200053 | M6 | 6,40 | 10,00 | 12,70 | 2,00 | 3,50 | |||||||
| 03100200055 | M8 | 8,40 | 13,00 | 15,00 | 2,60 | 4,00 |

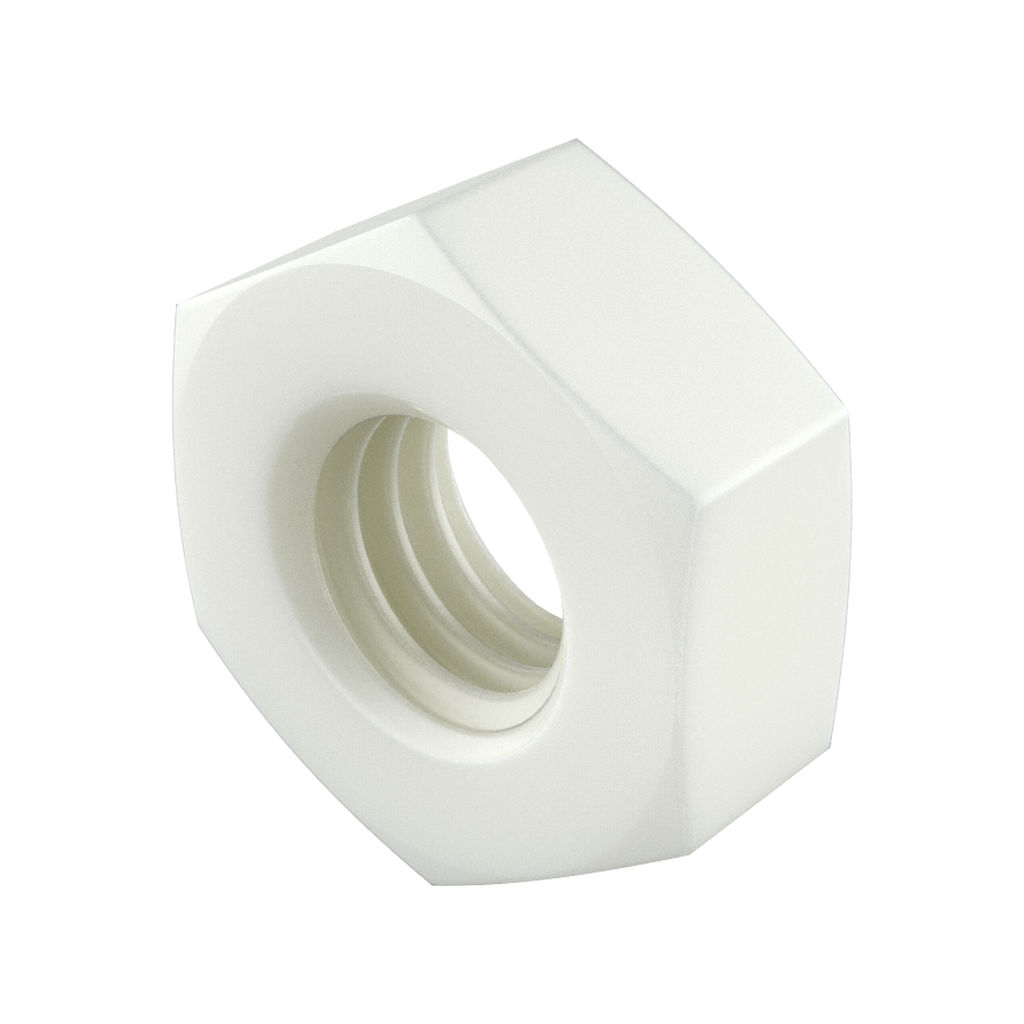

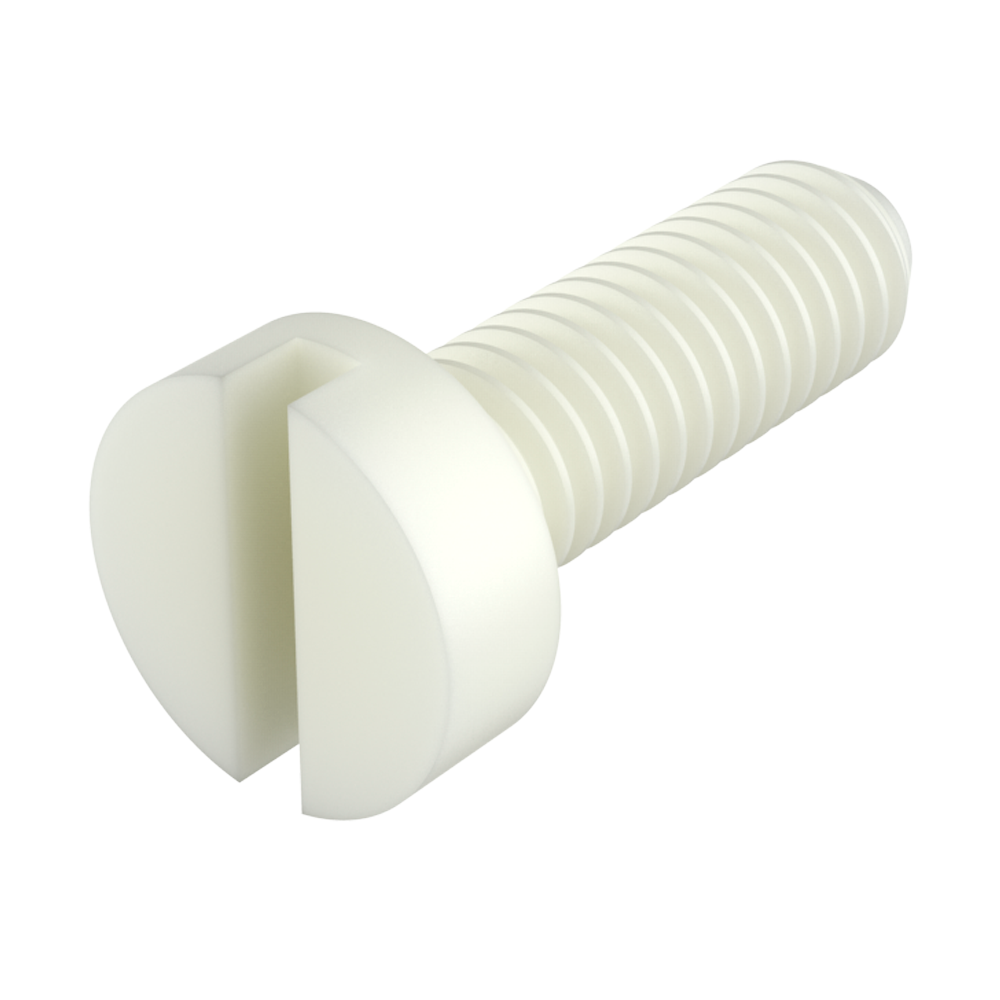

E ´possibile che in aggiunta alla nostra famiglia COP, possiate essere interessati queste altre famiglie
