Descrizione e caratteristiche
I separatori di piastre vanno a sostituire di forma pratica i sostegni soliti che usano le viti. Consente la fissazione di piastre tra di loro con altri componenti. Uno degli estremi di facile strazione consente la sostituzione veloce del pannello. È molto utile per elementi che si devono mettere e rimuovere spesso.
Possibilità di colorazione Immagini e disegni tecnici

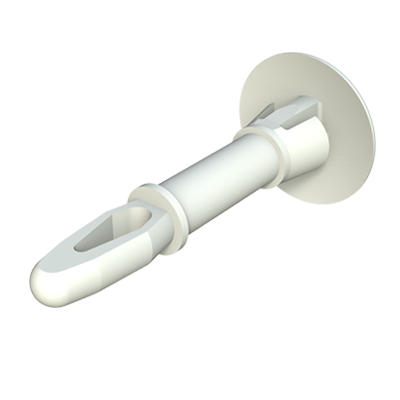

Vista del prodotto
Disegno tecnico
Video
Codici e dimensioni di Separatore di piastre
| Riferimento | L |
Buco pannello Ancoraggio 1 |
Buco pannello Ancoraggio 2 |
Spessore pannello 1 |
Spessore pannello 2 |
H1 / H2 |
A1 / A2 |
C / D |
Più info. |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 03501400060 | 5,00 | 6,50 | 4,00 | 1,60 a 2,00 | 1,60 | 1,50 / 10,10 | 10,20 / 4,50 | 2,50 / 5,00 | |||||
| 01301400100 | 6,40 | 4,75 | 3,18 | 1,50 a 1,60 | 1,57 | · / 8,70 | 9,50 / 3,70 | 2,00 / · | |||||
| 01301400101 | 6,40 | 4,75 | 3,18 | 1,50 a 1,60 | 1,57 | · / 4,80 | 9,50 / 4,37 | 2,80 / · | |||||
| 00101100209 | 6,50 | 4,75 | 3,18 | 1,50 a 1,60 | 1,50 a 1,60 | 1,52 / 8,74 | 9,53 / 3,70 | 2,00 / 4,35 | |||||
| 01301400103 | 7,90 | 4,75 | 3,18 | 1,50 a 1,60 | 1,57 | 1,20 / 8,70 | 9,50 / 3,70 | 2,00 / · | |||||
| 00101100210 | 9,50 | 4,75 | 3,18 | 1,50 a 1,60 | 1,50 a 1,60 | 1,52 / 8,75 | 9,53 / 3,80 | 2,00 / 4,50 | |||||
| 01301400130 | 9,50 | 6,00 | 4,00 | 1,60 | 0,80 a 1,20 | 1,50 / 10,20 | 10,00 / 4,45 | 2,50 / 5,00 | |||||
| 03501400050 | 9,65 | 4,75 | 3,18 | 1,50 a 1,60 | 1,60 | 1,40 / 8,70 | 9,50 / 3,53 | 2,00 / 4,20 | |||||
| 01301400051 | 12,70 | 6,00 | 4,00 | 1,60 | 0,80 a 1,20 | · / 10,20 | 10,00 / 4,45 | 2,50 / · | |||||
| 03501400100 | 15,95 | 5,40 | 4,00 | 1,20 a 2,00 | 1,60 | 1,50 / 10,00 | 12,70 / 4,50 | 4,80 / 2,50 | |||||
| 00101100240 | 16,00 | 5,40 | 4,00 | 1,50 a 1,60 | 1,50 a 1,60 | 1,60 / 10,31 | 12,80 / 4,50 | 2,35 / 5,20 |
