Descrizione e caratteristiche
Gli inserti LSL sono progettati per garantire un ottima tenuta, facilità di montaggio e una finitura minimalista grazie alla forma arrotondata della testa. Servono per tappare tubi e/o fori vari che non devono sopportare grandi sforzi meccanici e non sono consigliati come alternativa agli inserti di sedie e/o mobili.Per l'utilizzo come puntali scorrevoli e per ottenere un facile montaggio su tubi con spessore di parete maggiore, si consiglia di smussare il diametro interno del tubo (circa 0,3 - 0,5 x 60°).
Colori speciali, logo aziendale e produzione con materiale TPE (antiscivolo, riduzione del rumore e resistenza a un intervallo di temperature più elevato), possono essere richiesti in fase d'ordine, contattateci.
Per motivi tecnici di produzione un canale di colata residuo può superare la dimensione L. A seconda dell'articolo scelto la finitura superficiale può variare tra lucida ed erosa.
Produzione in colori RAL
i seguenti codici sono disponibili anche in materiali che rispettano l'ambiente. Contatta il nostro ufficio commerciale per ulteriori informazioni.Immagini e disegni tecnici
Vista del prodotto
Disegno tecnico
Video
Codici e dimensioni di Puntale arrotondato e stretto per tubo tondo
| Riferimento | Per Tubo (D) |
Spessore Tubo |
H |
L |
Più info. |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 00700700010 | 10 | 0,80 a 1,50 | 3,50 | 10,00 | |||||||||
| 00300400244 | 10 | 1,50 | 3,00 | 6,00 | |||||||||
| 00300400245 | 12 | 1,50 | 4,00 | 10,00 | |||||||||
| 00300400246 | 13 | 1,50 | 4,00 | 10,00 | |||||||||
| 00300400247 | 14 | 1,50 | 3,50 | 9,10 | |||||||||
| 00300400248 | 15 | 1,50 | 4,40 | 9,00 | |||||||||
| 00300400249 | 16 | 1,50 | 4,40 | 10,00 | |||||||||
| 00300400250 | 18 | 1,50 | 4,30 | 12,00 | |||||||||
| 00300400251 | 18 | 1,50 | 6,30 | 12,00 | |||||||||
| 00300400252 | 19 | 1,50 | 4,30 | 11,20 | |||||||||
| 00300400253 | 20 | 1,50 | 5,00 | 11,80 | |||||||||
| 00300400255 | 22 | 1,50 | 4,20 | 11,80 | |||||||||
| 00700700023 | 25 | 1,00 a 2,50 | 5,00 | 11,50 | |||||||||
| 00300400256 | 25 | 1,50 | 5,00 | 11,80 | |||||||||
| 00300400258 | 25 | 1,50 | 8,00 | 11,50 | |||||||||
| 00300400257 | 25 | 3,00 | 5,20 | 11,80 | |||||||||
| 00300400259 | 27 | 1,50 | 5,50 | 14,00 | |||||||||
| 00300400260 | 28 | 1,50 | 5,00 | 14,00 | |||||||||
| 00700700028 | 30 | 0,80 a 2,50 | 5,25 | 11,50 | |||||||||
| 00300400261 | 30 | 1,50 | 5,00 | 14,00 | |||||||||
| 00700700030 | 32 | 0,80 a 3,00 | 4,50 | 11,50 | |||||||||
| 00300400262 | 32 | 1,50 | 5,00 | 14,60 | |||||||||
| 00300400263 | 33 | 3,00 | 10,00 | 14,00 | |||||||||
| 00300400264 | 34 | 1,50 | 6,50 | 14,50 | |||||||||
| 00700700034 | 35 | 1,00 a 3,00 | 5,30 | 11,50 | |||||||||
| 00300400265 | 35 | 1,50 | 6,30 | 14,00 | |||||||||
| 00300400267 | 38 | 1,50 | 5,50 | 11,50 | |||||||||
| 00700700040 | 40 | 1,00 a 3,00 | 5,00 | 11,70 | |||||||||
| 00300400268 | 40 | 1,50 | 6,00 | 12,00 | |||||||||
| 00700700042 | 42 | 0,80 a 2,50 | 5,50 | 11,50 | |||||||||
| 00300400700 | 42 | 1,50 | 6,00 | 12,00 | |||||||||
| 00700700044 | 45 | 0,80 a 3,00 | 5,50 | 11,50 | |||||||||
| 00300400701 | 45 | 1,50 | 5,00 | 15,15 | |||||||||
| 00700700048 | 50 | 1,00 a 2,50 | 4,50 | 11,50 | |||||||||
| 00300400703 | 50 | 1,50 a 2,50 | 6,00 | 16,00 | |||||||||
| 00300400704 | 55 | 1,50 | 6,00 | 14,00 | |||||||||
| 00300400705 | 60 | 1,50 a 2,50 | 6,00 | 21,40 | |||||||||
| 00300400706 | 80 | 1,50 a 2,50 | 5,50 | 22,00 |

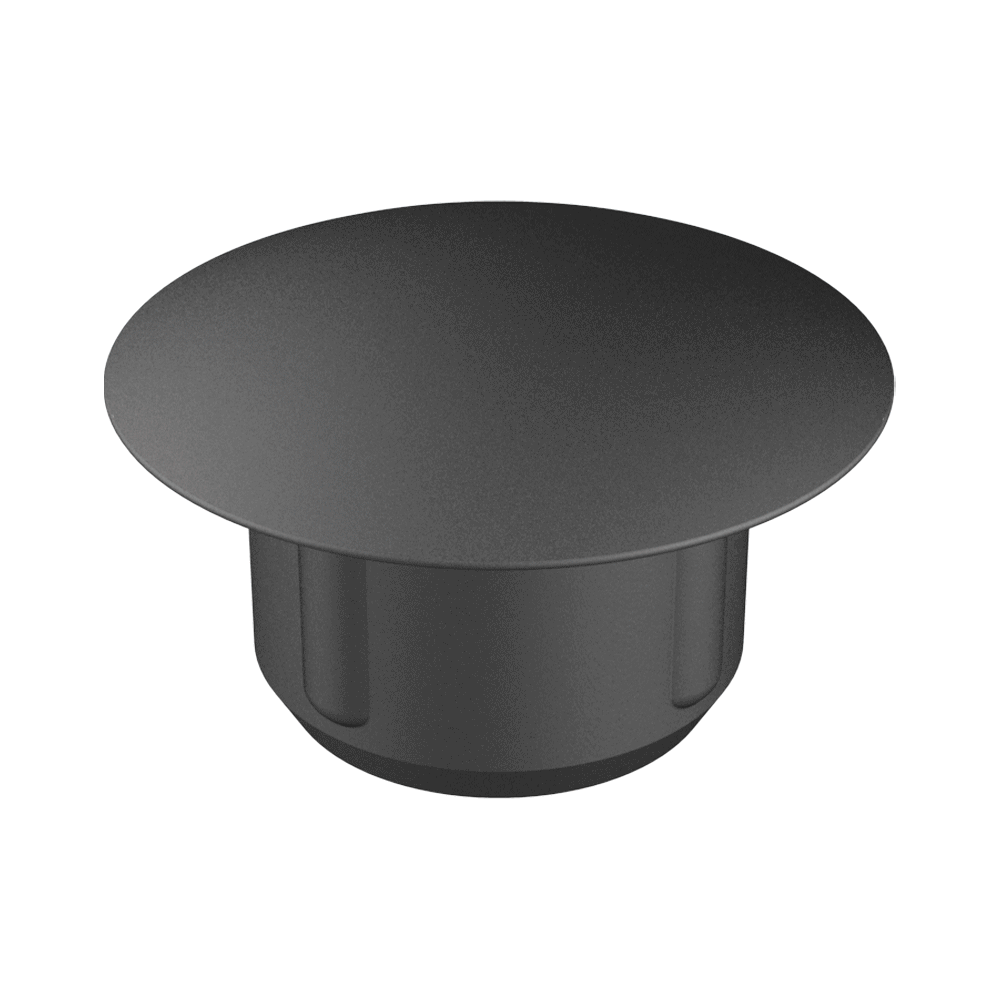

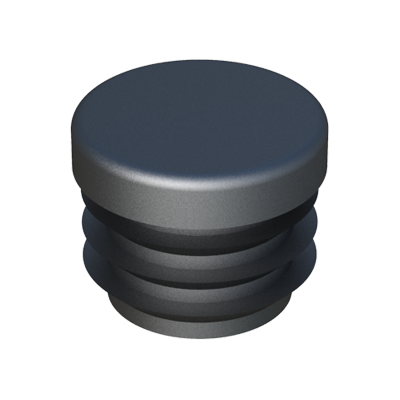

E ´possibile che in aggiunta alla nostra famiglia LSL, possiate essere interessati queste altre famiglie
