Tappo con dado per tubo rettangolare

Catalogo

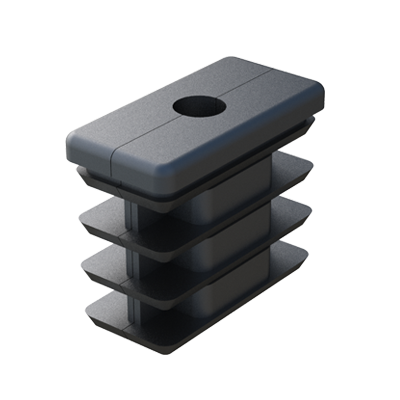

I nostri tappi con dado per tubi rettangolari, sono fatte in 2 parti con un dado esagonale filettato incorporato nel set. Ci sono per tubi quadrati: LJV. Si usano con i nostri Livellatori, visita la nostra gamma.
Produzione in colori RAL

Disegni PDF:
UL94:
IP:
RoHS:
Misure elencate in: Millimetri

Riferimento	Per Tubo	Spessore Tubo	Spirale Metrica	h	D x B	H	d1 x b1	L					Più info.

00300400341	25 x 20	1,50	M8	6,40	25,20 x 20,20	5,00	22,00 x 18,70	33,50
00300400342	40 x 25	2,00	M8	6,40	40,00 x 25,00	5,00	35,70 x 22,00	33,50
00300400343	45 x 25	1,50	M10	8,00	45,00 x 24,00	5,00	42,50 x 22,00	22,50
00300400728	50 x 30	1,50	M10	5,00 / 30,90	50,20 x 30,10	5,00	46,00 x 28,20	46,70 x 27,00
00300400344	60 x 25	2,00	M8	6,40	60,00 x 25,20	5,00	56,30 x 21,30	33,50
00300400345	60 x 25	2,00	M10	8,00	60,00 x 25,20	5,00	56,30 x 21,30	33,50
00300400346	70 x 30	2,00	M10	8,00	70,00 x 30,10	5,00	67,40 x 28,00	33,50
00300400347	80 x 30	1,50	M10	8,00	80,00 x 30,00	5,00	76,00 x 39,30	33,50
