Il nostro connettore/puntale LJEV fabbricato in PA6 “Poliammide 6” per tubi quadrati ha 2 cavità per poter posizionare dadi esagonali in base alle esigenze dell'utente.
A seconda del posizionamento dell’articolo, l'asse in posizione verticale è adatto per poter posizionare un livellatore o ruota mentre l'asse orizzontale è adatto per collegare un “elemento strutturale”. Osservate il video.
Forniamo l’articolo senza i dadi, con 1 dado in alto, con 1 dado in basso o con 2 dadi.
  Produzione in colori RAL

Disegni PDF:
UL94:
IP:
RoHS:
Misure elencate in: Millimetri
Video:


Riferimento
Per Tubo
Spessore Tubo
L / K
E / H
Alloggio Dado (SW) / Metrica (M)



Più
info.
02300900100 20 x 20 1,50 41,00 / 2,00 10,00 / 25,00 SW13
02300900101 20 x 20 2,00 41,00 / 2,00 10,00 / 27,00 SW13
02300900102 25 x 25 1,50 42,00 / 2,00 12,50 / 28,00 SW13
02300900103 25 x 25 1,50 40,00 / 2,00 12,50 / 31,00 SW17

E ´possibile che in aggiunta alla nostra famiglia LJEV, possiate essere interessati queste altre famiglie

<p>Il nostro <b>piedino regolabile LKR</b> integra una <b>base zigrinata</b> che facilita la manipolazione durante la regolazione, il montaggio o la sostituzione.</p>

<p>Le versioni M5 sono realizzate in <b>LDPE</b>, mentre le restanti misure sono prodotte in <b>PA6</b>. Il gambo filettato è realizzato in <b>acciaio zincato</b>.</p>

<p>Adatto per applicazioni industriali, arredi tecnici e attrezzature commerciali dove è richiesta la livellazione tramite filettatura metrica.</p>

<p>· <b>Filettatura metrica:</b> M5, M6, M8 e M10<br>
· <b>Diametro base:</b> 20 a 45 mm<br>
· <b>Lunghezza:</b> 16 a 56 mm</p>   <p>I nostri <b>piedini livellatori LHVFB</b> con base rotonda sono realizzati in <b>Poliammide 6 (PA6)</b> e includono un dado integrato nel corpo per la regolazione dell’altezza tramite chiave regolabile. La filettatura è realizzata in <b>Acciaio Zincato (ZCS)</b>.</p>

<p>Disponibili in diverse configurazioni di base a seconda della referenza: Tipo 1 con base cava, Tipo 2 con base piana, Tipo 3 con scanalature frenanti concentriche e Tipo 4 con sede a croce per facilitare il livellamento.</p>

<p>· <b>Materiale:</b> PA6 con filettatura in Acciaio Zincato (ZCS)<br>
· <b>Finiture disponibili:</b> Lucida/brillante o testurizzata/opaca<br>
· <b>Opzioni:</b> Versione in Acciaio Inox (SS) e sede Allen</p>

<p><i>La capacità di carico statico assiale varia in base alla referenza. Per maggiori informazioni e configurazioni speciali, contattare il nostro reparto commerciale.</i></p><i>*Prodotto in acciaio inossidabile (SS).</i><br><br>

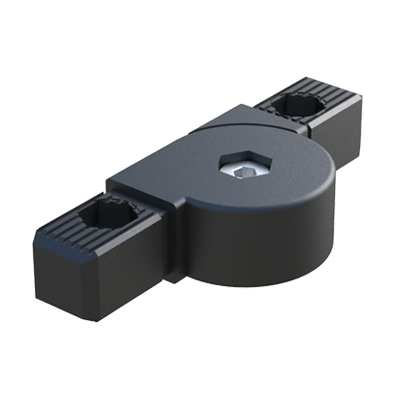

Per maggiori dettagli contattate il nostro ufficio commerciale.<br>   I nostri piedi livellatori hanno una base zigrinata per facilitare la manipolazione.   Il nostro connettore in L è fatto per connettare 2 tubi quadrati. Si forniscono con interno in acciaio, in acciaio zincato o in acciaio inossidabile.   Il nostro connettore in Y  è fatto per connettare 3 tubi quadrati. Si fornisce con o senza interno in acciaio.   Il nostro connettore 2 tubi è fatto per connettare tubi quadrati. Ha un sistema di articolazione per cambiare l`angolo di 0º fino 190º.
