I nostri piedini LGLR sono destinati all'uso con tubi tondi. Si distinguono per il loro design con testa a sfera e finiture di alta qualità.

Questi inserti, con un'ampia gamma di diametri esterni del tubo che vanno da 16 mm a 76,2 mm, sono dotati di alette per una migliore presa una volta installate e sono realizzate in LDPE (polietilene a bassa densità). I codici appropriati per tubi con misure tipiche del sistema imperiale, comunemente usati nei paesi anglosassoni, sono quelli in cui la dimensione D è espressa in pollici (R).

La maggior parte dei codici di questa famiglia sono disponibili in nero, grigio e bianco come colori standard, oltre che in RAL a scelta su richiesta (contattate il nostro ufficio commerciale per consultare le condizioni di vendita).
 Produzione in colori RAL

Disegni PDF:
UL94:
IP:
RoHS:
Misure elencate in: Millimetri


Riferimento
Per Tubo (D)
Spessore Tubo (G)
H
L



Più
info.
00700800620 16 1,00 a 2,00 7,50 12,00
00300400228 16 1,50 7,30 12,00
00700800621 18 1,00 a 2,00 8,00 12,00
00300400229 18 1,50 8,80 11,50
00700800622 19 1,20 a 2,00 9,50 14,00
00700800623 20 1,00 a 2,00 9,50 15,50
00300400230 20 1,50 10,00 15,50
00300410071 21,34
(R 1/2)
2,65 10,65 20,00
00700800624 22 1,00 a 1,50 10,50 15,50
00700800625 22 1,50 a 2,00 10,50 15,50
00300400231 22 1,50 11,00 15,50
00700800626 25 1,00 a 2,00 10,50 15,50
00300400232 25 1,50 11,50 15,50
00300410072 26,70
(R 3/4)
2,65 13,45 20,00
00700800627 27 1,00 a 2,00 13,50 15,50
00700800628 28 1,00 a 2,00 14,00 15,50
00300400233 28 1,50 14,00 14,50
00700800630 30 1,50 14,20 17,50
00700800631 32 1,50 16,00 20,00
00300410073 33,40
(R 1)
3,25 16,85 20,00
00700800632 34 1,20 a 2,50 17,00 19,50
00700800633 35 1,00 a 2,00 16,50 19,50
00300400237 40 1,50 21,70 11,80
00700800634 42 1,50 a 2,50 21,00 30,00
00300410074 42,4
(R 1·1/4)
3,25 21,20 25,00
00700800635 44,50 1,20 a 2,00 22,00 30,00
00700800636 45 1,50 a 2,50 22,00 30,00
00700800637 48,40 1,50 a 2,50 24,20 30,00
00700800638 48,40 3,00 a 5,00 24,20 30,00
00300410075 48,26
(R 1·1/2)
3,25 24,20 25,50
00700800639 50 1,50 25,50 29,50
00700800640 51 1,20 a 2,50 25,50 30,00
00700800641 57,20 1,50 a 2,50 29,00 35,50
00300400697 60 1,50 30,00 39,40
00700800642 60 1,50 a 2,50 30,00 40,00
00300410076 60,32
(R 2)
3,65 30,15 25,00
00700800643 76,20 2,00 a 3,50 38,50 40,00

E ´possibile che in aggiunta alla nostra famiglia LGLR, possiate essere interessati queste altre famiglie

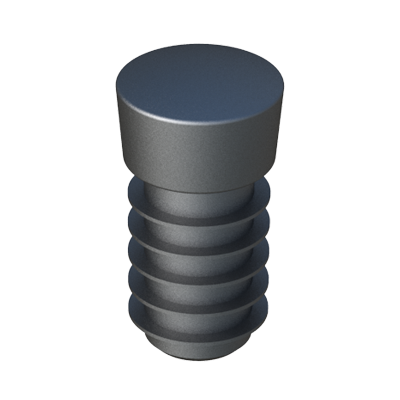

I nostri tappi con finitura tonda sono per tubi tondi. Si c`è bisogno di testa più alta, si consiglia di visitare la famiglia LGLR.   I nostri tappi con testa oversize sono per tubi tondi. Sono fatti per una buona finitura e maggiore stabilità.
