Descrizione e caratteristiche
I nostri tappi con punta trasversale sono per tubi tondi e hanno un design per la parte finale dei tubi.
Produzione in colori RAL
i seguenti codici sono disponibili anche in materiali che rispettano l'ambiente. Contatta il nostro ufficio commerciale per ulteriori informazioni.Immagini e disegni tecnici
Vista del prodotto
Disegno tecnico
Video
Codici e dimensioni di Puntale punta trasversale per tubo tondo
| Riferimento | Per Tubo (D) |
Spessore Tubo |
L |
H |
h |
L1 |
Diametro Buco |
Più info. |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 00300400742 | 20 | 1,50 a 2,00 | 46,00 | 4,80 | 7,00 | ||||||||
| 00300400743 | 25 | 1,50 a 2,00 | 65,50 | 7,50 | 6,50 | 49,00 | 5,20 | ||||||
| 00300400744 | 28 | 2,00 | 64,50 | 7,50 | 6,00 | 48,00 | 5,20 | ||||||
| 00300400745 | 30 | 2,00 | 44,70 | 6,00 | 7,00 | 20,00 | 5,20 | ||||||
| 00300400746 | 32 | 1,50 | 52,00 | 8,20 | 6,50 | 30,00 | 5,50 | ||||||
| 00300400747 | 35 | 1,50 | 52,00 | 6,00 | 10,00 | 28,00 | 5,20 | ||||||
| 00300400748 | 35 | 2,00 | 52,00 | 6,00 | 8,00 | 27,00 | 6,00 | ||||||
| 00300400749 | 35 | 2,50 | 52,00 | 6,00 | 7,50 | 28,00 | 5,20 | ||||||
| 00300400750 | 38 | 2,00 | 52,00 | 8,20 | 6,50 | 29,50 | 5,50 | ||||||
| 00300400751 | 40 | 2,50 | 51,00 | 6,00 | 7,00 | 28,00 | 5,20 |

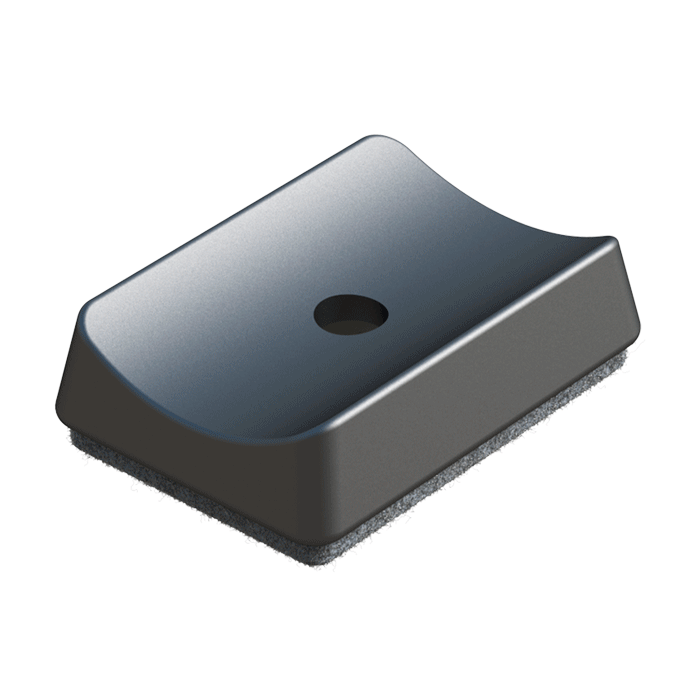

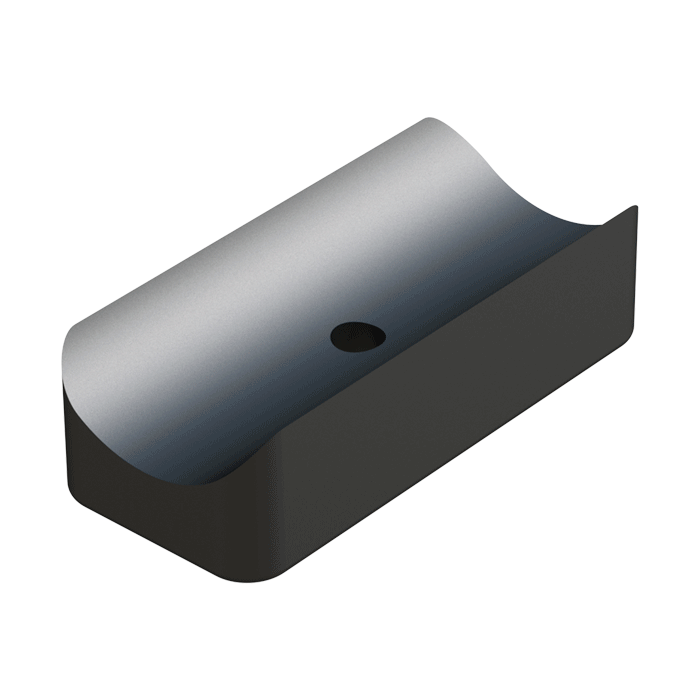

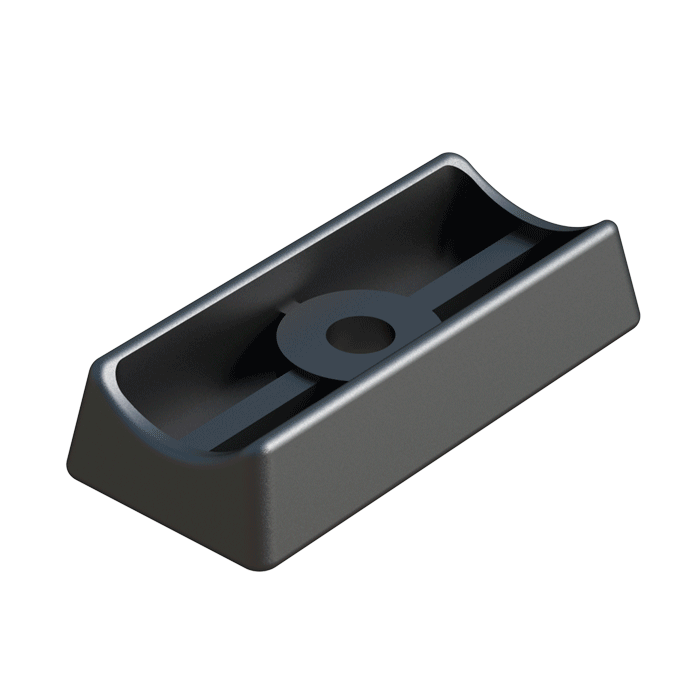

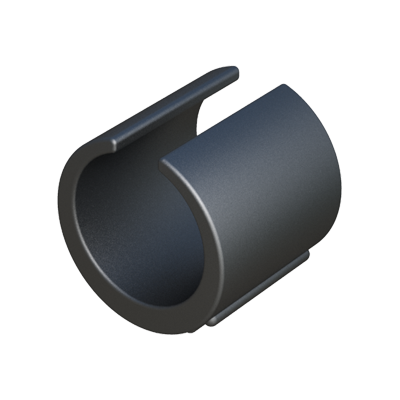

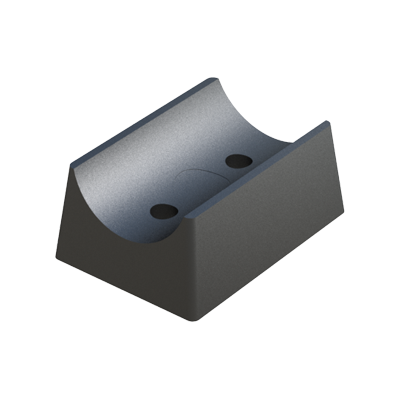

E ´possibile che in aggiunta alla nostra famiglia LZ, possiate essere interessati queste altre famiglie
