Gli anelli passacavi si usano per molte applicazioni come prottetori di cavi, tubi e manicotti o con forme irregolare delle spigole delle piastre di metallo. Hanno un design in strisce, questo facilita l`incorporazione di vari cavi, assorbendo le vibrazioni e garantendo una protezione ottimale. Anche si aggiustano su diversi diametri e forme.

Disegni PDF:
UL94:   V2
IP:
RoHS:
Misure elencate in: Millimetri


Riferimento
Buco pannello (A)
Spessore massimo del pannello (G)
Diametro massimo cavo
L
D



Più
info.
02010000120 12,70 1,60 7,60 6,40 15,20
02010000100 12,70 3,20 7,60 9,80 15,20
02010000132 12,70 6,40 7,60 13,80 15,20
02010000116 15,90 1,60 11,10 6,20 18,50
00101000052 15,90 3,20 11,10 10,30 18,20
02010000101 15,90 3,20 11,10 10,30 18,30
02010000135 15,90 6,40 11,10 14,00 18,30
02010000102 19,00 3,20 12,70 9,90 21,40
00101000053 19,00 3,20 12,70 9,90 22,20
02010000137 19,00 6,40 12,70 12,70 21,25
02010000117 19,10 1,60 12,70 6,40 21,80
02010000103 20,60 3,20 12,70 9,90 22,60
00101000054 20,60 3,60 12,70 10,30 22,60
02010000113 22,20 1,60 14,20 6,40 23,80
00101000055 22,20 3,20 14,20 11,50 23,80
02010000104 22,20 3,20 14,30 11,50 23,80
02010000142 22,20 6,40 14,30 14,00 23,80
02010000114 25,40 1,60 19,00 6,40 27,00
00101000056 25,40 3,20 19,00 11,50 26,90
02010000105 25,40 3,20 19,00 11,50 27,00
02010000145 25,40 6,40 19,00 14,00 27,00
01801100600 27,60 3,20 22,40 11,30 30,80
02010000115 27,80 1,60 20,60 6,40 29,40
00101000057 27,80 3,20 20,60 11,50 29,30
02010000106 27,80 3,20 20,60 11,50 29,40
02010000148 27,80 6,40 20,60 14,00 29,40
02010000112 30,20 3,20 24,10 11,50 31,80
00101000124 31,75 3,20 22,20 11,50 34,50
02010000107 31,80 3,20 25,80 11,50 33,40
02010000108 34,90 3,20 25,40 11,50 37,80
02010000152 34,90 6,40 25,40 14,30 37,80
02010000109 38,10 3,20 26,90 11,40 40,90
02010000154 38,10 6,40 26,90 14,30 40,90
02010000110 44,50 3,20 34,90 11,80 47,50
02010000118 50,80 3,20 41,60 12,40 54,00
02010000111 63,50 6,40 50,00 19,00 66,80
02010000119 76,20 6,40 62,70 19,00 80,00

E ´possibile che in aggiunta alla nostra famiglia MPF, possiate essere interessati queste altre famiglie

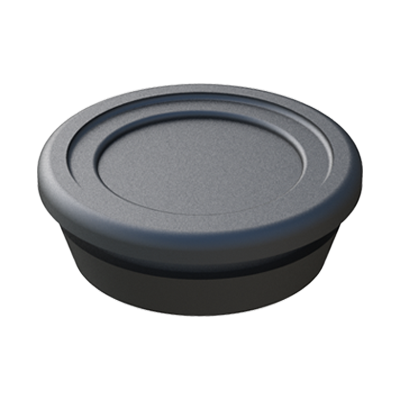

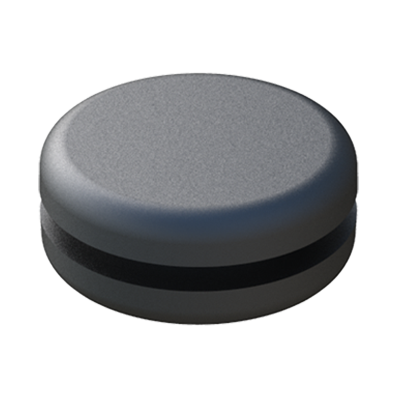

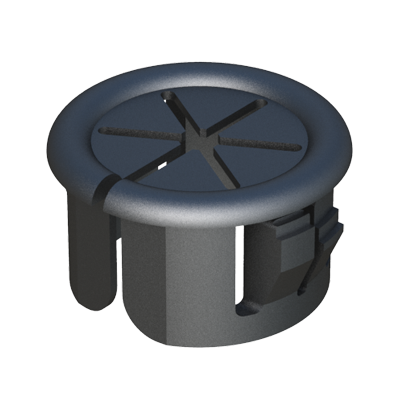

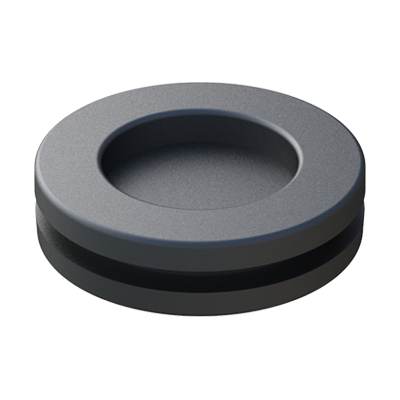

Il design aperto del passacavi flex permette il montaggio una volta che i cavi sono già montati. È possibile passare i cavi attraverso l`apertura laterale.   I passacavi con membrana TSS hanno un semplice design ma superano i passacavi comuni, utilizzati in un`ampia varietà di diametri di cavi. Sono forniti con una membrana che solo si apre quando passa il cavo, mantenendo il cavo sigillato dall`inizio. Non hanno bisogno di strumenti per la sua installazione e mantengono lo suo standard  IP67 perché non richiedono taglio o apertura inutile. Si adattano bene ai cavi che richiedono di essere installati ad angoli.   I passacavi chiusi sono d`installazione rapida e immediata per i cavi che passano attraverso pannelli metallici. Combaciano direttamente nel buco del pannello. Possono anche essere usati per chiudere un buco per il successivo inserimento di cavi ecc.  Funzionano per buchi tondi e ovali. Come i passacavi sono chiusi, sono ideali per proteggere contro polvere e acqua. Il caucciù naturale offre una buona resistenza agli acidi organici, alcoli e liquidi idraulici del freno.   I passacavi chiusi sono d`installazione rapida e immediata per i cavi che passano attraverso pannelli metallici.Combaciano direttamente nel buco del pannello. Possono anche essere usati per chiudere un buco per il successivo inserimento di cavi ecc. Funzionano per buchi tondi e ovali. Come i passacavi sono chiusi, sono ideali per proteggere contro polvere e acqua.   I passacavi chiusi sono ideali per proteggere cavi che si inseriscono in pannelli metallici. L`installazione è rapida e semplice.
