Il nostro passacavo aperto HYPFA consente un'installazione rapida anche quando cavi o tubazioni sono già montati. Grazie all'ingresso laterale e al design flessibile, può essere installato in fori esistenti senza smontare il cablaggio.

Realizzato in PA66 (poliammide 66) di colore nero, offre un'elevata resistenza chimica, buone proprietà elettriche, protezione meccanica, isolamento e assorbimento delle vibrazioni.

· Temperatura di esercizio: fino a +105 °C
· Infiammabilità: UL94-V2, autoestinguente e ritardante di fiamma
· Diametro del foro: da 12,7 mm a 38,10 mm
· Sistema di fissaggio: denti di ancoraggio adattabili allo spessore del pannello

Disponibile su richiesta in bianco o in altri colori secondo campione. Contattateci per ulteriori informazioni. Prodotto conforme ai requisiti UL (Underwriters’ Laboratories) e certificato dalla CSA (Canadian Standards Association).


Disegni PDF:
UL94:   V2
IP:
RoHS:
Misure elencate in: Millimetri
Video:

HYPFA
HYPFA

Riferimento
Buco pannello
Spessore pannello
Diametro max. Cavo (d)
D
L
h



Più
info.
01012000144 12,70 3,20 7,60 14,40 9,60 1,10
01012000145 15,90 3,20 11,10 18,20 10,00 1,30
01012000146 19,00 3,20 12,70 20,60 10,00 1,30
01012000147 22,20 3,20 14,30 23,40 10,00 1,40
01012000148 25,40 3,20 19,10 27,00 10,00 1,40
01012000149 27,80 3,20 20,60 30,20 10,15 1,65
01012000170 31,80 3,20 23,80 37,60 10,30 1,80
01012000150 34,90 3,20 25,40 37,60 10,30 1,80
01012000151 38,10 3,20 26,90 39,60 10,70 2,00

E ´possibile che in aggiunta alla nostra famiglia HYPFA, possiate essere interessati queste altre famiglie

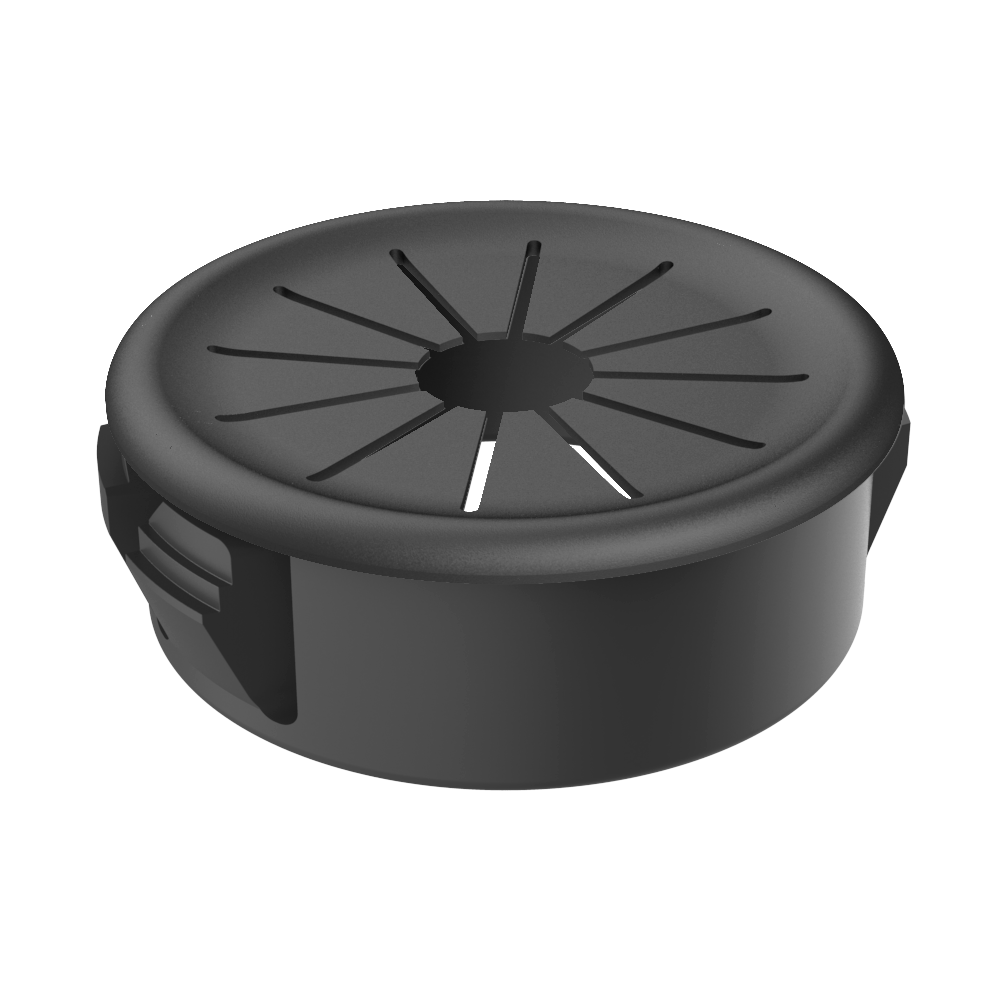

I nostri <b>passacavi ALL-FIT</b> con membrana <b>MPF</b> sono utilizzati in numerose applicazioni, in particolare per <b>proteggere cavi, tubi e manicotti</b> dai bordi delle lamiere metalliche o da spigoli vivi o non rifiniti degli elementi in cui vengono installati.<br> Queste boccole regolabili presentano un design con linguette flessibili che facilitano l’inserimento di più cavi, assorbono urti e vibrazioni e garantiscono una protezione e un isolamento ottimali. Offrono inoltre una buona resistenza agli agenti chimici e buone proprietà elettriche.<br> I passacavi sono dotati di <b>alette di bloccaggio</b> che si inseriscono nei fori tramite semplice pressione con le dita e si adattano allo spessore massimo del pannello, rimanendo saldamente fissati. Sono disponibili in diverse misure per fori con diametri da <b>12,70 mm a 76,20 mm</b>.<br><br> Sono realizzati in <b>Poliammide 66</b> (PA66) termostabilizzata, con una <b>temperatura massima di esercizio di 105°C</b>, e forniti di serie in <b>nero</b>. Possono essere forniti anche in <b>bianco</b> e in altri colori RAL; per conoscere il quantitativo minimo richiesto, contattare il nostro ufficio commerciale.<br><br> Prodotto conforme ai requisiti normativi <b>UL</b> (<i>Underwriters’ Laboratories</i>) e certificato dalla <b>CSA</b> (<i>Canadian Standards Association</i>), nel rispetto degli <b>standard di sicurezza e qualità applicabili</b>.   <p>Il nostro <b>passacavo TSS</b> offre una soluzione semplice ed efficace per la sigillatura dei cavi. Il suo design si adatta a un'ampia gamma di diametri dei cavi e garantisce un fissaggio sicuro sul pannello, anche con cavi di diametro maggiore. È certificato con grado di protezione <b>IP67</b>. La versione <b><a href='https://www.iscsl.it/passacavo-multiplo-con-membrana/tssh/'>TSSH</a></b> consente l'installazione di fino a tre cavi in un unico foro mantenendo le stesse prestazioni di tenuta e protezione.</p> <p>Il design integra una membrana rimovibile e una zona flessibile con funzione <b>joy-stick</b>, che consente di orientare il cavo senza compromettere il grado di protezione <b>IP67</b>. Grazie alla flessibilità del <b>TPE</b>, il passacavo si adatta anche a superfici curve.</p> <p>· <b>Materiale:</b> TPE (Elastomero termoplastico) privo di alogeni<br>· <b>Grado di protezione:</b> IP67 (certificato Semko)<br>· <b>Classe di infiammabilità:</b> UL94-HB o UL94-V0<br>· <b>Colori standard:</b> Nero (RAL 9005), Grigio chiaro (RAL 7035) e Bianco (RAL 9010)</p> <p><i>Installazione: inserire il passacavo a pressione nel foro e perforare la membrana con il cavo. Se la membrana rimovibile non si stacca completamente durante l'installazione, rimuoverla manualmente.</i></p>   I passacavi chiusi sono d`installazione rapida e immediata per i cavi che passano attraverso pannelli metallici. Combaciano direttamente nel buco del pannello. Possono anche essere usati per chiudere un buco per il successivo inserimento di cavi ecc. Funzionano per buchi tondi e ovali. Come i passacavi sono chiusi, sono ideali per proteggere contro polvere e acqua. Il caucciù naturale offre una buona resistenza agli acidi organici, alcoli e liquidi idraulici del freno.   I passacavi chiusi sono d`installazione rapida e immediata per i cavi che passano attraverso pannelli metallici.Combaciano direttamente nel buco del pannello. Possono anche essere usati per chiudere un buco per il successivo inserimento di cavi ecc. Funzionano per buchi tondi e ovali. Come i passacavi sono chiusi, sono ideali per proteggere contro polvere e acqua.   I passacavi chiusi sono ideali per proteggere cavi che si inseriscono in pannelli metallici. L`installazione è rapida e semplice.
