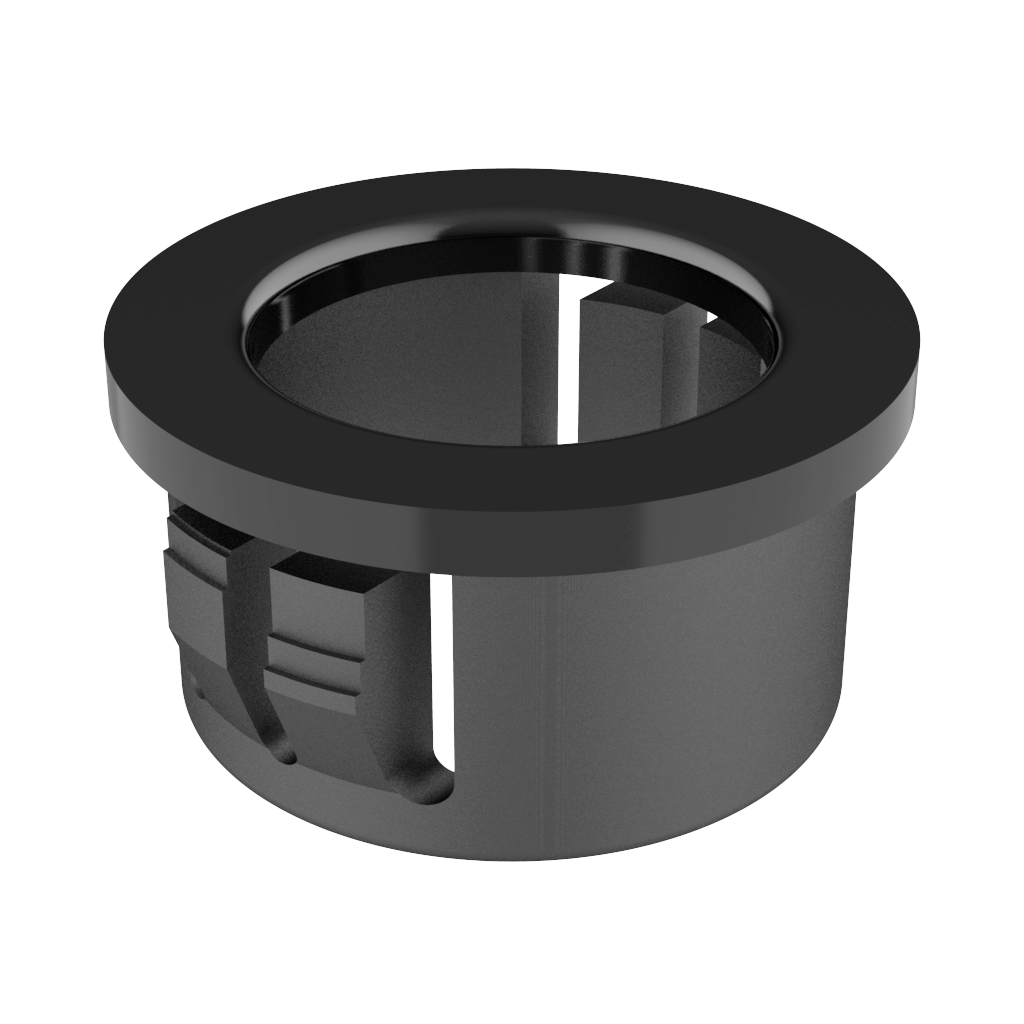

I passacavi aperti si usano per molte applicazioni diverse, come protettori di cavi, tubi e manicotti degli spigoli di piastre metalliche. Gli anelli passacavi sono progettati con linguette, consentendo che rimangono fortemente soggetti ai pannelli e che possono essere installati già montato il cavo. Questi passacavi permettono una installazione semplice e agile, è sufficiente con la pressione di un dito. L`apertura laterale degli anelli passacavi consente di passare cavi di diametro superiore al diametro interno dell`anello.

Disegni PDF:
UL94:   V2
IP:
RoHS:
Misure elencate in: Millimetri
Video:


Riferimento
Buco pannello (A)
Spessore massimo del pannello (G)
d
D
L
H
Tipo



Più
info.
02001001080 7,00 1,60 5,60 8,90 6,00 1,60 2
01300100900 9,50 1,70 6,60 11,40 6,50 1,30 1
01300100901 9,50 3,20 6,70 10,70 9,90 1,30 1
02010000160 9,50 3,20 6,70 10,70 9,90 1,60 1
00101000108 9,50 3,20 6,71 12,29 10,31 1,60 1
01300100902 11,10 3,20 7,90 12,70 10,30 1,60 1
02010000161 11,10 3,20 8,40 12,70 10,30 1,60 1
02010000162 12,70 3,20 7,90 14,30 10,30 1,60 1
02001001081 13,00 1,60 9,70 14,20 6,40 1,60 2
01300100903 13,00 3,50 9,00 14,90 10,50 1,50 1
02010000163 14,30 3,20 9,90 16,30 10,30 1,60 1
02010000164 15,90 3,20 11,50 17,50 10,30 1,60 1
00101000110 15,90 3,66 11,50 18,69 10,30 1,84 1
02001001082 16,00 1,60 13,20 18,00 6,40 1,60 2
01300100904 16,00 3,50 10,50 18,00 10,50 1,60 1
02001001083 19,00 1,60 16,00 21,10 6,40 1,60 2
00101000111 19,00 3,20 13,11 20,19 10,31 1,60 1
02010000165 19,00 3,20 13,90 20,20 10,30 1,60 1
01300100905 19,00 3,30 14,50 20,60 11,00 1,30 1
02001001084 22,00 1,60 17,80 23,10 6,40 1,60 2
00101000112 22,20 3,20 16,99 24,79 10,31 1,60 1
02010000166 22,20 3,20 17,70 23,40 10,30 1,60 1
02001001085 24,00 1,60 20,80 26,90 6,40 1,60 2
00101000113 25,40 3,20 20,20 28,00 10,30 1,60 1
01300100906 25,40 3,20 20,60 26,60 10,30 1,60 2
02010000167 25,40 3,20 20,60 26,60 10,30 1,60 1
02001001086 27,00 1,60 21,80 28,20 6,50 1,60 2
01300100907 27,80 3,20 22,20 29,40 10,30 1,60 2
02010000168 27,80 3,20 22,20 29,40 10,30 1,60 1
01300100908 31,80 3,20 26,60 34,10 10,30 1,60 2
02010000169 31,80 3,20 26,60 34,10 10,30 1,60 1
01300100909 34,90 3,20 29,70 37,30 10,30 1,60 2
02010000170 34,90 3,20 29,70 37,30 10,30 1,60 1
02010000171 38,10 3,20 31,70 40,10 10,70 1,60 1
