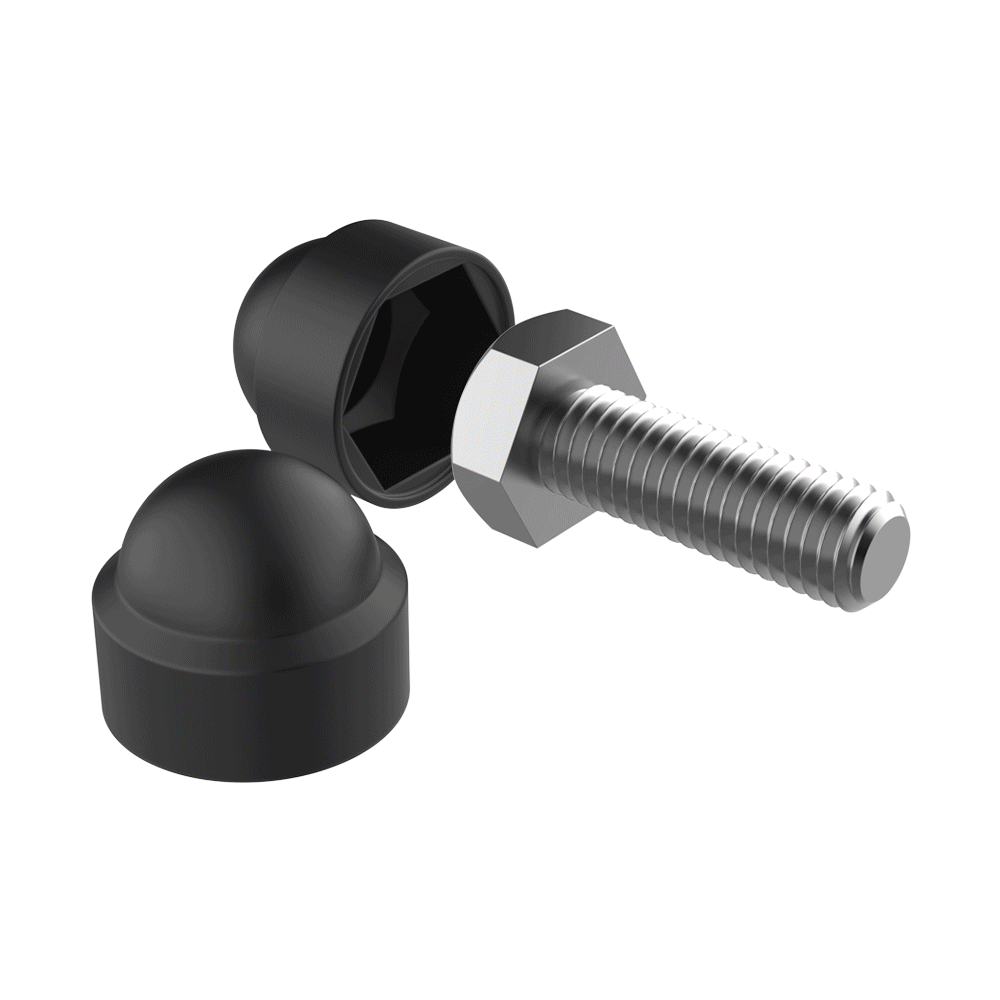

Il nostro cappuccio protettore é adatto per viti e dadi DIN, ISO e ANSI. Puó essere usato come protettore contro gli impatti e la sporcizia e allo stesso tempo come abbellitore per viti DIN / ISO che vanno da M4 a M48 (adatto per viti DIN 933, 931, 961 e 960 cosí come per ISO4017 e 4014).
La gamma completa LBK viene proposta con la possibilità di sottoporre i pezzi ad un processo di metallizzazione plastica che proporziona una finitura metallica lucida. Allo stesso modo è possibile richiedere anche la realizzazione nei colori RAL su richiesta e ordine minimo. Consultate le condizioni al nostro ufficio commerciale.
 Produzione in colori RAL

Disegni PDF:
UL94:
IP:
RoHS:
Misure elencate in: Millimetri


Riferimento
Spirale
L
h
H
SW
D
Normativa



Più
info.
04801300000 M3.5 · · · 6 · ·
04801300001 M4 · · · 7 · ·
00300700101 M4 9,50 6,30 6,20 7 10,80 DIN
04801300002 M5 11,20 5,60 5,50 8 11,40 ·
00300700102 M5 9,80 5,70 6,30 8 10,90 DIN
04801300003 M6 12,80 6,15 6,00 10 13,00 ·
00300700103 M6 12,70 6,70 7,30 10 13,00 DIN
04801300004 M8 15,50 7,30 6,80 13 17,30 ·
00300700104 M8 16,70 8,20 9,20 13 17,00 DIN
04801300005 M10 · · · 16 · ·
04801300006 M10 19,80 8,90 8,50 17 22,30 ·
00300700105 M10 19,00 9,20 9,80 17 21,00 DIN
00301800001 M10 19,55 9,00 9,80 16 21,70 ISO
04801300007 M12 · · · 18 · ·
04801300008 M12 21,20 11,80 11,00 19 24,20 ·
00300700106 M12 21,50 10,70 12,00 19 23,90 DIN
04801300009 M14 23,80 13,00 13,00 22 27,00 ·
00300700107 M14 26,70 14,00 16,00 21 28,00 ISO
04801300010 M16 26,20 12,80 14,00 24 29,50 ·
00300700108 M16 26,10 13,50 16,50 24 29,30 DIN
04801300011 M18 31,00 16,80 17,50 27 34,30 ·
00300700109 M18 30,30 17,40 17,90 27 33,90 DIN
04801300012 M20 · · · 30 · ·
00300700110 M20 36,40 19,20 21,50 29,4 38,70 DIN
04801300013 M22 · · · 32 · ·
00300700111 M22 36,00 19,60 21,00 31,3 38,70 DIN
04801300014 M24 · · · 36 · ·
00300700112 M24 39,30 20,20 22,80 35,3 44,20 DIN
04801300015 M27 · · · 41 · ·
04801300016 M27 · · · 42 · ·
00300700113 M27 46,20 24,70 25,90 41 50,00 DIN
04801300017 M30 · · · 46 · ·
00300700114 M30 52,60 26,80 29,60 45,3 57,30 DIN
04801300018 M33 · · · 50 · ·
00300700115 M33 56,20 28,60 30,30 49 60,30 DIN
04801300019 M36 · · · 55 · ·
00300700116 M36 64,00 32,00 36,00 53,5 68,00 DIN
04801300020 M39 · · · 60 · ·
00300700117 M39 62,50 37,10 37,60 59,5 73,20 DIN
04801300021 M42 · · · 65 · ·
00300700118 M42 66,10 39,10 39,10 64 76,75 DIN
04801300022 M45 · · · 70 · ·
00300700119 M45 73,10 39,50 39,90 68,4 84,50 DIN
04801300023 M48 81,00 40,50 36,00 75 91,00 ·
03101300020 M48 73,00 39,60 · 75 ·
04801300024 M52 85,00 42,50 39,00 80 96,50 ·
04801300025 M56 · · · 85 · ·
04801300026 M64 102,00 55,00 50,00 95 116,00 ·

E ´possibile che in aggiunta alla nostra famiglia LBK, possiate essere interessati queste altre famiglie

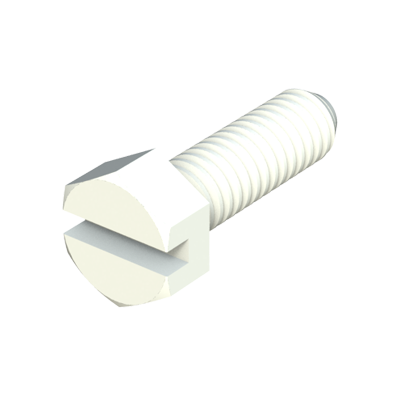

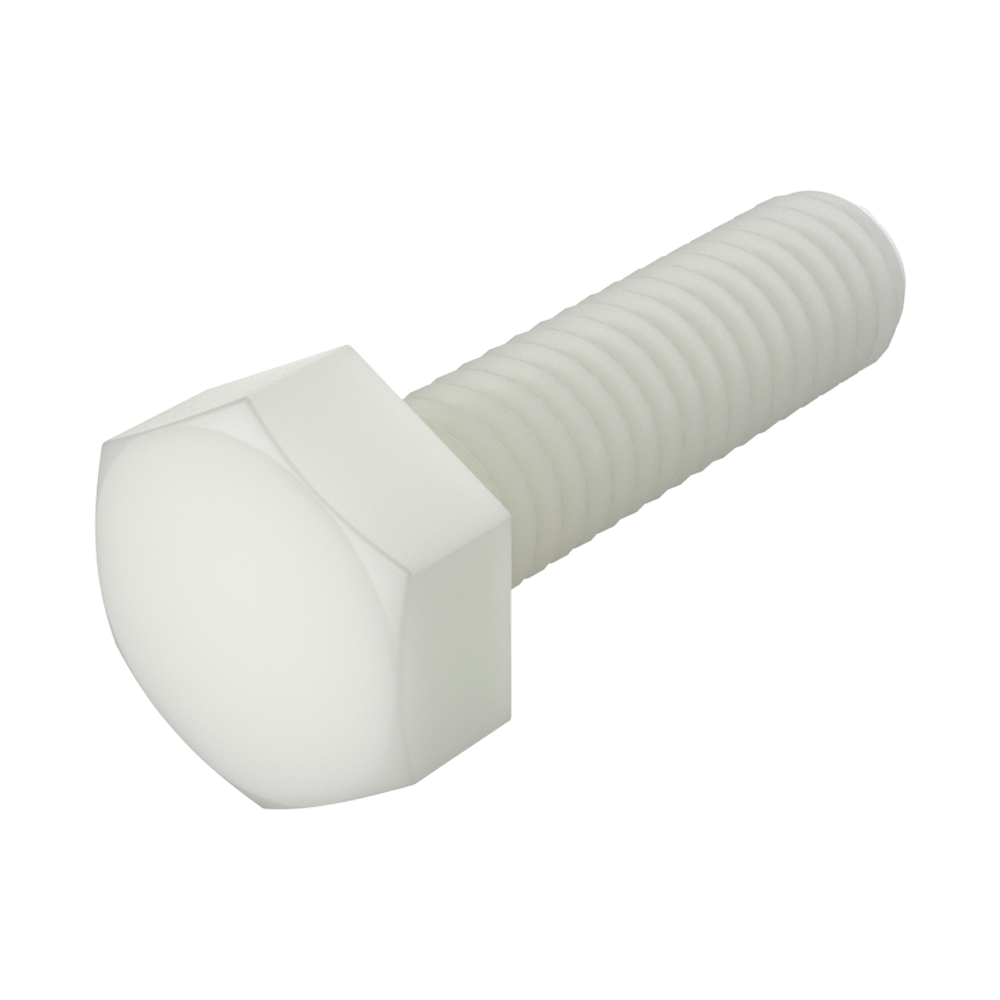

Le nostre viti con testa esagonale fessurata (DIN 962) in <b>PA66</b>, offrono un'eccellente resistenza alle sostanze chimiche (controllare scheda tecnica), alto livello di rigidità dielettrica, sono inossidabili e prevengono i danni derivati dalla tensione eccessiva. Abbiamo alcune misure di viti (1/4 - 20)  in materiale PC (Policarbonato) trasparente.   Le nostre viti con testa esagonale fessurata (vite DIN 962) offrono un'eccellente resistenza alle sostanze chimiche (controllare scheda tecnica), alto livello di rigidità dielettrica, sono inossidabili e prevengono i danni derivati dalla tensione eccessiva. Abbiamo alcune misure di viti (1/4 - 20)  in materiale PC (Policarbonato) trasparente.   Le nostre viti a filettatura metrica MTCH con <b>testa esagonale</b> <i>(Testa esagonale)</i>, simili a <b>DIN 34810 (DIN 933) / ISO 4017</b>, sono prodotte in diversI <b>materiali tecnici</b> che forniscono proprietà come resistenza chimica, meccanica, resistenza all'ossidazione, ecc.<br><br>
Queste viti esagonali sono disponibili in <b>PA66</b> (Poliammide 66 “Nylon”), <b>PP</b> (Polipropilene), <b>POM</b> (Resina acetalica), <b> PVDF</b> (fluoruro di polivinilidene), <b>PEEK</b> (polietereterchetone) e <b>PAGF</b> (poliammide con possibilità di fibra di vetro fino al 50%).<br>< br>

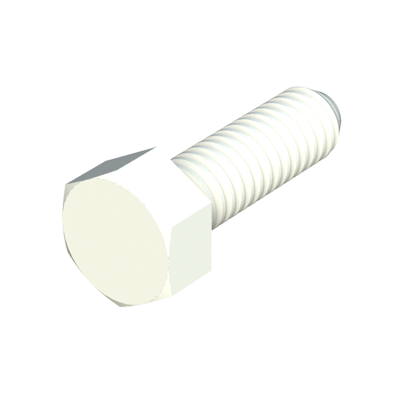

<i>Le misure da M2 e M2.5 sono fornite solo in PA66.</i><br>   Le nostre viti con testa esagonale no fessurata (vite DIN 933) offrono un'eccellente resistenza alle sostanze chimiche (controllare scheda tecnica), alto livello di rigidità dielettrica, sono inossidabili e prevengono i danni derivati dalla tensione eccessiva.   Le rondelle e i distanziali TU sono utilizzati in una moltitudine di applicazioni meccaniche e di isolamento, la cui produzione è effettuata in vari <b>materiali tecnici</b> che favoriscono proprietà come <i>resistenza chimica, meccanica, all'ossidazione, ecc.</i>, e sono disponibili in <b>PA</b> -Poliammide 6 e 66 (Nylon)-, <b>PP</b> -Polipropilene-, <b>POM</b> -Resina acetale- , <b>PVDF</b> -fluoruro di polivinilidene-, <b>PTFE</b> - politetrafluoroetilene (Teflon™)-, <b>PEEK</b> -polietereterchetone-, <b>LDPE</b> -Polietilene a bassa densità- e <b>PAGF</b> -<i>Nylon con possibilità fino al 50% di fibra di vetro-</i>.
<br>
Forniamo su richiesta anche alcune misure con disco adesivo su entrambi i lati per fissare e rendere più facile il montaggio durante il processo di installazione.
<br>

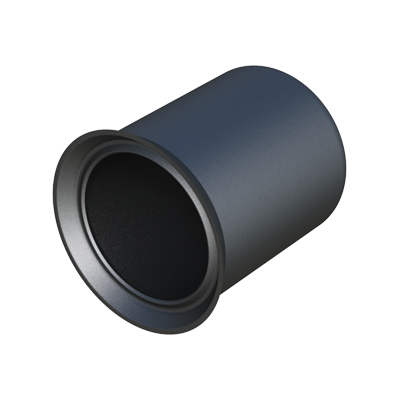

Contattateci per maggiori informazioni e per verificare la disponibilità degli articoli di vostro interesse nei materiali e nei colori indicati.   I cappucci sono regolabili perché hanno un design esclusivo di giunta, garantendo una protezione alla corrosione e danni. Possono proteggere con più tenuta vari elementi come 2 vite femmine e/o una parte uscente.
