Il nostro connettore 2 tubi è fatto per connettare 2 tubi quadrati. Ha un sistema di articolazione per cambiare l`angolo di 0º fino 190º, o di 45º fino 195º, secondo riferimento.
*Il riferimento 02300400165 viene fornito non assemblato.

Disegni PDF:
UL94:
IP:
RoHS:
Misure elencate in: Millimetri
Video:

THCLQ
THCLQ

Riferimento
Per Tubo
Spessore Tubo
L
Angolo(A) [Tipo]
Alloggio Dado (SW) / Metrica (M)



Più
info.
02300400172 20 x 20 1,50 35,00 0º a 190º [1] SW 10
02300400174 25 x 25 1,50 38,00 0º a 190º [1] SW 13
02300400173 25 x 25 1,50 38,00 45º a 195º [2] SW 13
02300400164 30 x 30 2,00 41,00 0º a 190º [1] SW 17
02300400165 30 x 30 2,00 41,00 0º a 190º [1] SW 17 (DIN 985)
02300400163 30 x 30 2,00 41,00 45º a 200º [1] SW 13

E ´possibile che in aggiunta alla nostra famiglia THCLQ, possiate essere interessati queste altre famiglie

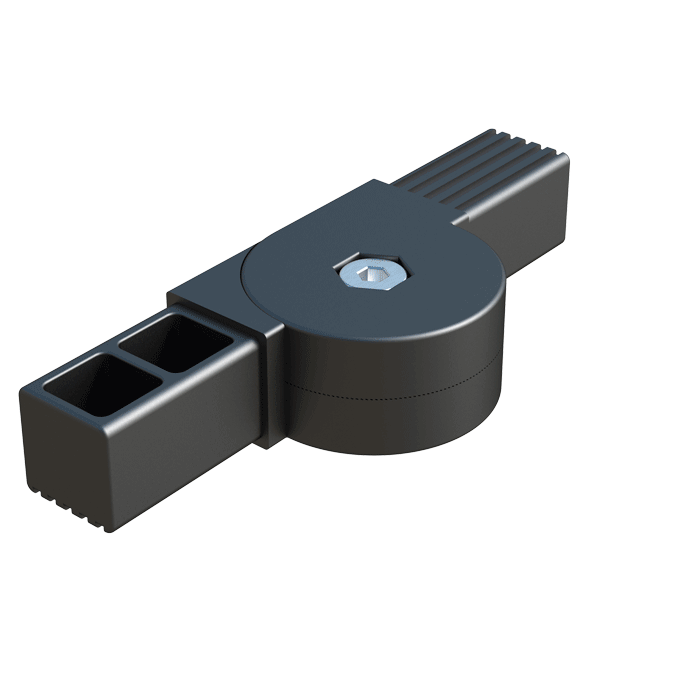

Il nostro connettore in L è fatto per connettare 2 tubi quadrati. Si fornisce senza interno in acciaio.   Il connettore <b>snodato</b> THCLP è stato progettato per collegare <b>2 tubi quadrati</b>. La <b>gamma di articolazione</b>, così come il tipo di rotazione e bloccaggio, variano dipendendo dal codice e possono essere consultati nella colonna <b>'Angolo'</b>. <br> Il <b>Nylon</b> (PA6) utilizzato è altamente resistente ed è caratterizzato da una vita utile molto lunga e da una grande resistenza all'invecchiamento. Dipendendo dai codici, hanno un <b>rinforzo in fibra di vetro</b> che fornisce maggiore rigidità, stabilità dimensionale e termica. <br><br> * <i><b>Tipo 1</b></i>: Movimento di rotazione libera. <br> * <i><b>Tipo 2</b></i>: Movimento di rotazione con dentatura interna di 15º. <br> * <i><b>Tipo 3</b></i>: Movimento di rotazione con bloccaggio interno nelle posizioni di 0º, 90º, 180º. <br> * <i><b>Tipo 4</b></i>: Movimento di rotazione con arresto di bloccaggio a 180º. <br><br> Si prega di consultare il nostro ufficio vendite se la misurazione o qualsiasi altra specifica del prodotto non rientra nel nostro programma standard.<br>   Il nostro connettore in L è fatto per connettare 2 tubi quadrati. Si fornisce senza interno in acciaio. Il connettore ha un design leggermente arrotondato per offrire una buona rifinitura.   Il nostro connettore 4 tubi è fatto per tubi quadrati. Ha un sistema di articolazione per cambiare il suo angolo di 0º fino 190º, o di 0º fino 180º, secondo il riferimento.
